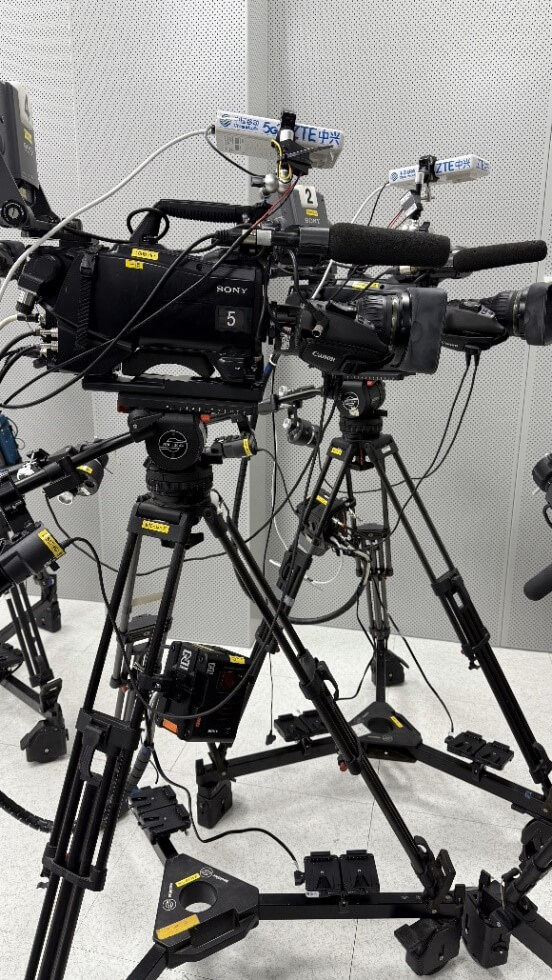

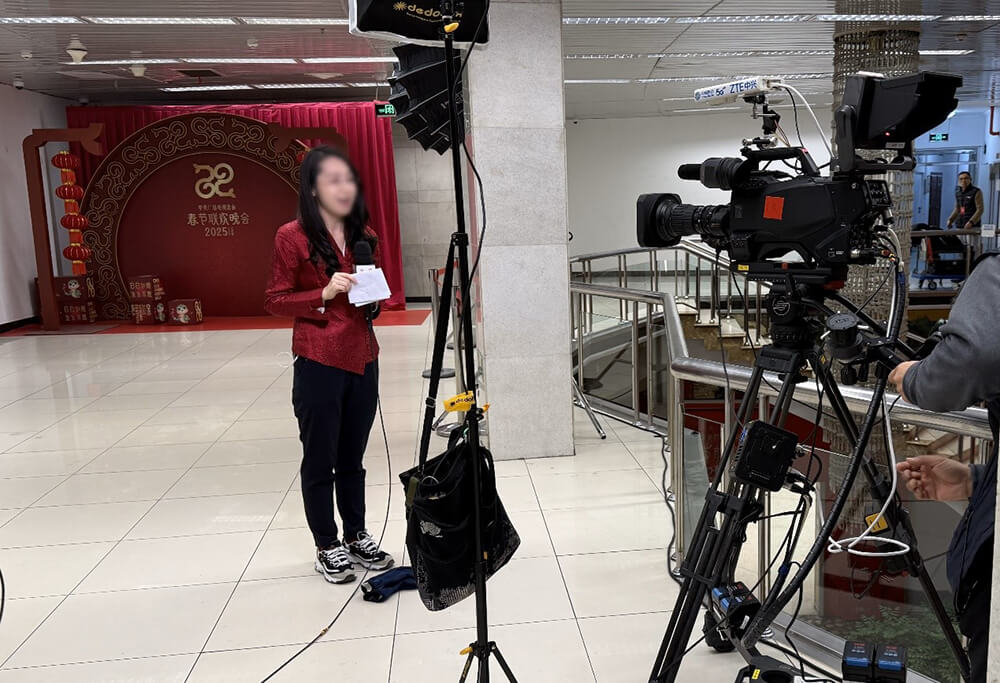

由CBK-RPU7組成的網絡化系統攝像機
用于蛇年春晚直播報道節目制作

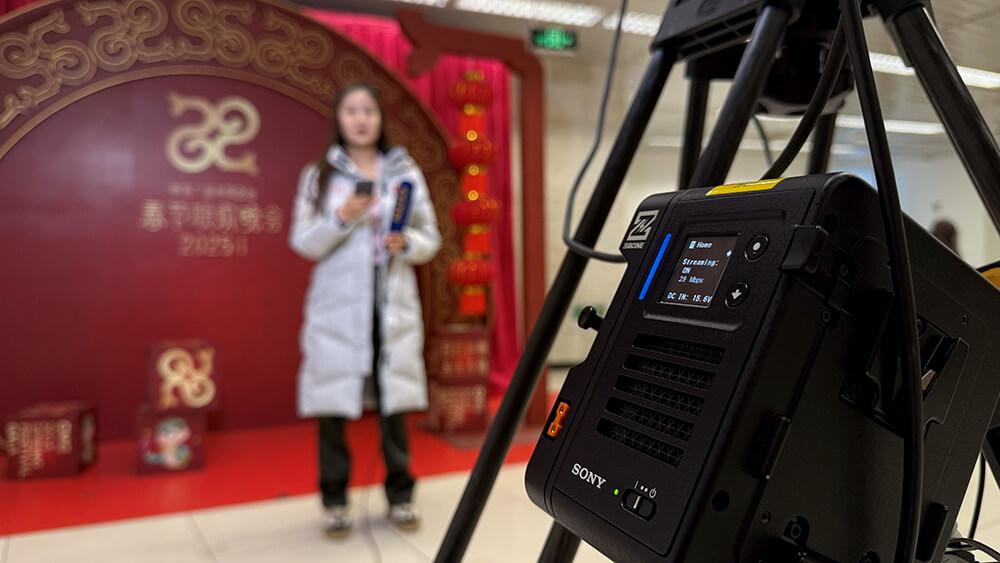

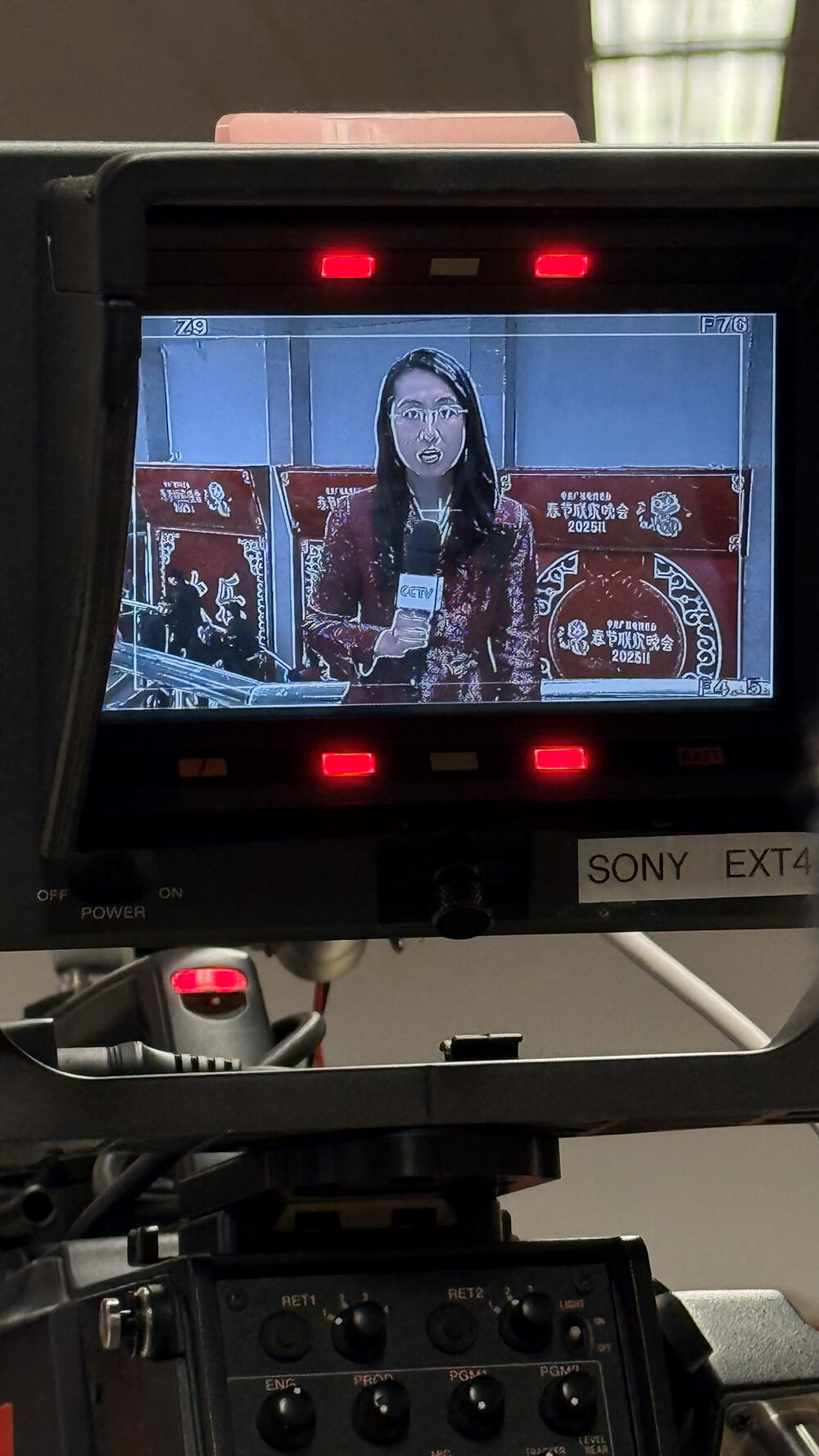

經系統攝像機尋相器顯示的返送畫面和Tally信號

此次概念驗證，要測試經索尼ULL HEVC編解碼技術傳輸后的畫面的的畫質效果是否符合制作級要求、深壓縮（ULL HEVC）是否能夠提供足夠低的編解碼延時以供系統制作所使用等。同時還要測試產品在各種復雜環境下的視音頻傳輸穩定性?？偱_(tái)技術局制作三部的演播室技術團隊在經過緊張而又嚴格的前期測試后，充分評估索尼CBK-RPU7與春晚整體制作流程的融合度，能否在保證視頻畫質幾乎無損的前提下，實現穩定且快速的信號發送和信號返送的能力，滿足節目制作需求，提升節目制作效率。最終，驗證能否為春晚帶來符合未來發展趨勢的無線傳輸遠程制作新模式。

在本次2025年總臺春晚直播節目開始前，總臺技術局錄制三部需要通過總臺第14演播室向包括中文國際頻道、新聞?lì)l道、CGTN以及新聞新媒體等多頻道和部門提供機位與信號，用來在全天共13小時的時間內對央視春晚以及其準備工作進行持續性的報道。在除夕這天，央視一號廳導播間門前和央視一號廳場門前以及一號廳候場門馬道處，出現了兩臺裝束獨特的HDC-2580系統訊道機，首先是在三腳架周圍看不見連接線纜，其次是三腳架上搭載了CBK-RPU7、5G-A網絡毫米波CPE上網盒以及兩組可不間斷供電的雙位電池板，這些電池可交替為CBK-RPU7、攝像機以及CPE上網盒提供不間斷供電。裝束一變，剪掉了“辮子”后的HDC-2580顯著增加了機動性和靈活性，可以根據現場情況隨時改變拍攝點位，快速適應一直在變化與更新的各節目制作需要。

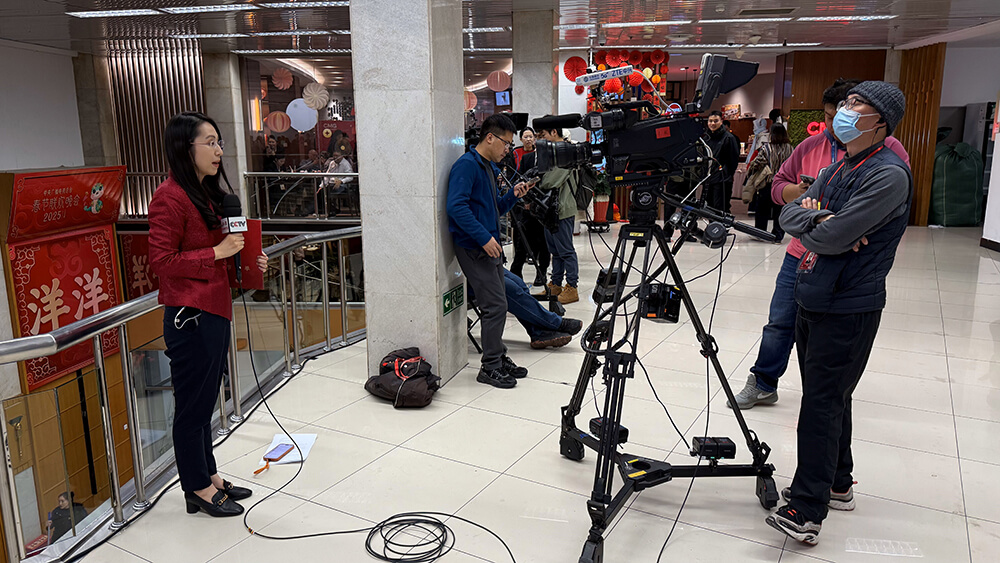

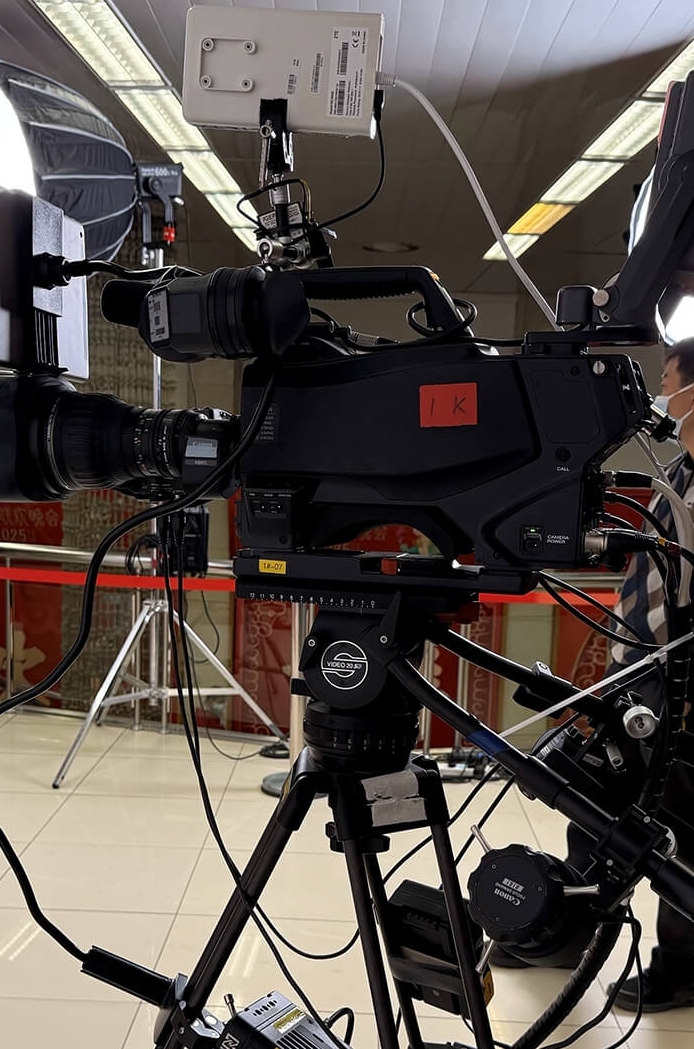

CBK-RPU7構成的網絡化系統攝像機機位
用于CGTN的春晚報道節目直播

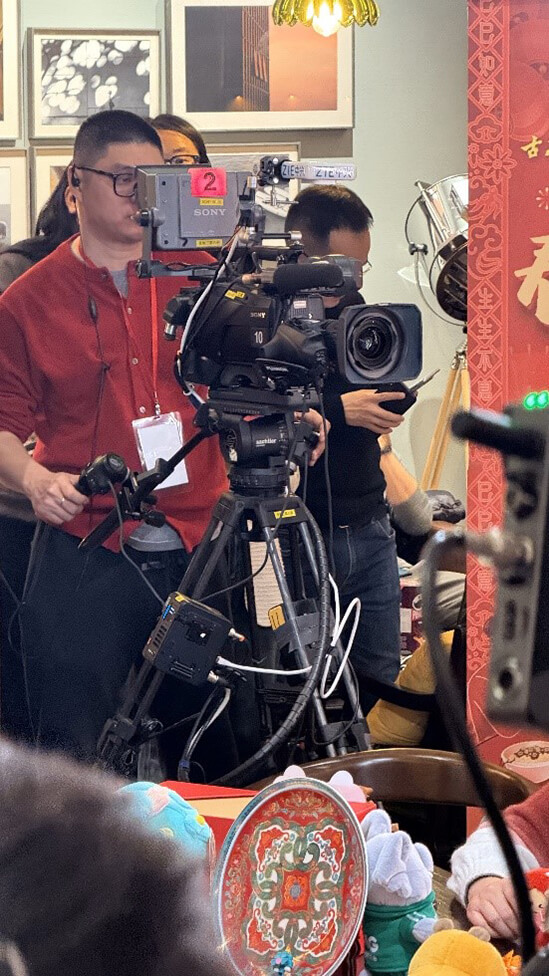

由CBK-RPU7組成的網絡化系統攝像機
用于新聞?lì)l道蛇年春晚直播報道節目制作

除了創新的應用索尼CBK-RPU7以外，踐行遠程制作概念所必須的高品質網絡通訊環境也是必不可少的?？偱_(tái)為了這次測試，第一次實驗性的部署了基于5G毫米波的5G-A網絡，5G毫米波可以利用毫米波頻段的電磁波來實現高速數據傳輸和低延遲通信，可謂廣播級制作的好幫手。測試中，HDC-2580攝像機使用CBK-RPU7通過5G-A網絡，同步傳輸信號至第14演播室。這里要特別說明的是，此次所測試的索尼CBK-RPU7以及5G-A網絡，均能夠在相同的畫質、延時效果下傳輸4K分辨率的制作級畫面，但由于節目需求所限，最終使用的依然是基于HDC-2580的高清分辨率進行制作。相信在不久的將來，一定可以實現基于這種無線系統攝像機、遠程制作概念體系的4K分辨率制作。

常規的編解碼技術，存在畫質和延時互相掣肘的問題，所以測試初期，制作團隊從這里入手，并循序漸進。先將Network Jitter Buffer設定為100ms，確認沒有丟包、丟幀現象，再繼續嘗試降低數值。數次測試后，將延時降至20ms，此時，CBK-RPU7在繼續保證高畫質的情況下，將高清信號延時降到了1幀至2幀。達到這個極低水平，導播和演播室技術人員完全能夠像操作其他采用傳統光纜與系統連接的系統攝像機一樣，快速地對無線HDC-2580進行控制和調度。

當下，在移動拍攝上，也有微波或攝像背包等產品供選擇。與這些產品相比，CBK-RPU7在諸多方面都具有優勢：擺脫了無線傳輸設備的距離限制；利用 5G 網絡等網絡工具，顯著提升了信號穩定性和傳輸質量；具備出色的畫質、低延時和輕巧便攜。

完成了測試環境的搭建與初步調試后，我們進入了緊張的實戰驗證環節，重點測試CBK-RPU7在實際信號傳輸中的表現。節目組根據晚會現場需要，選擇了測試HDC-2580輸出的SDI高清1080/50i信號，碼率設置為25Mbps。

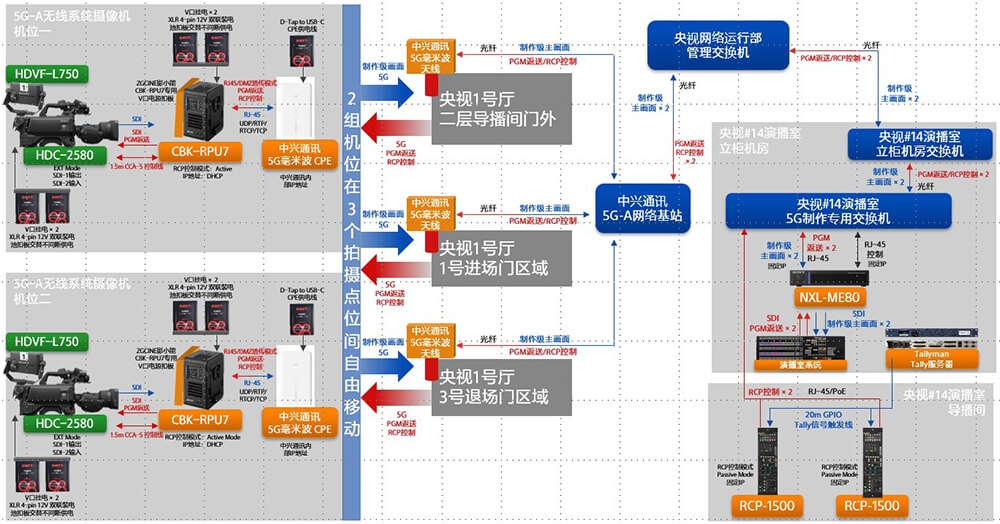

部署在拍攝現場的CBK-RPU7，采用SDI基帶線纜接入攝像機輸出畫面，然后通過CPE接入央視專用的5G-A網絡。其后，演播室內的NXL-ME80作為遠程接收單元完成信號接收，并將SDI信號傳輸至導播系統，至此完成單循環。編解碼延時和網絡延時指標備受節目組關注。測試結果顯示，高清50i制式下，單程全鏈路端到端延時控制在1.5幀，且信號穩定，達到了預期的高性能水準。

接收端的NXL-ME80具備相似的性能和優勢，可以實現高畫質、低碼率、低延時的實時媒體數據傳輸，可以跨越局域網和廣域網，完成條件苛刻的Live級別的節目制作，與CBK-RPU7相比，NXL-ME80更側重于多通道處理。

緊接著是對返送信號的測試，即導播系統通過NXL-ME80，返送切換臺輸出的PGM節目信號，CBK-RPU7完成信號接收處理后，再將1080/50i的高清返送信號傳輸給HDC-2580訊道機。這個過程中，可通過NXL-ME80對傳輸畫面、輸入和輸出信號進行實時動態監控，可實時判斷SDI信號質量狀態、傳輸畫面狀態等，測試結果令人滿意。

超低延遲的信號發送與返送具有實戰意義，為導播和攝像師的實時溝通帶來了極大便利，攝像師通過操作手柄開關，可以快速地在尋像器上切換當前拍攝畫面和導播系統返送的實時畫面，迅速地執行導播指令，在畫質和穩定性上，無線傳輸幾乎達到了視頻連線的效果。

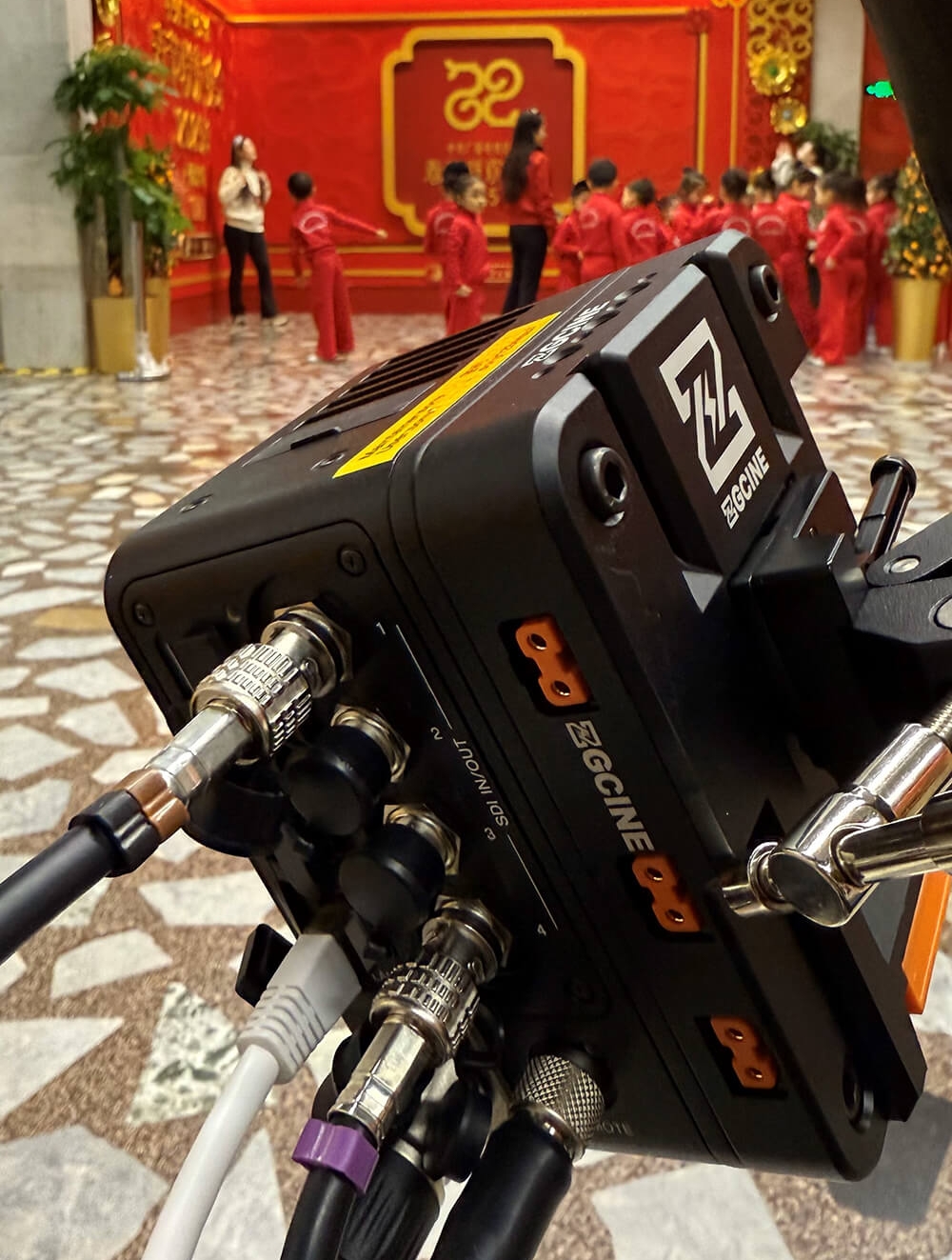

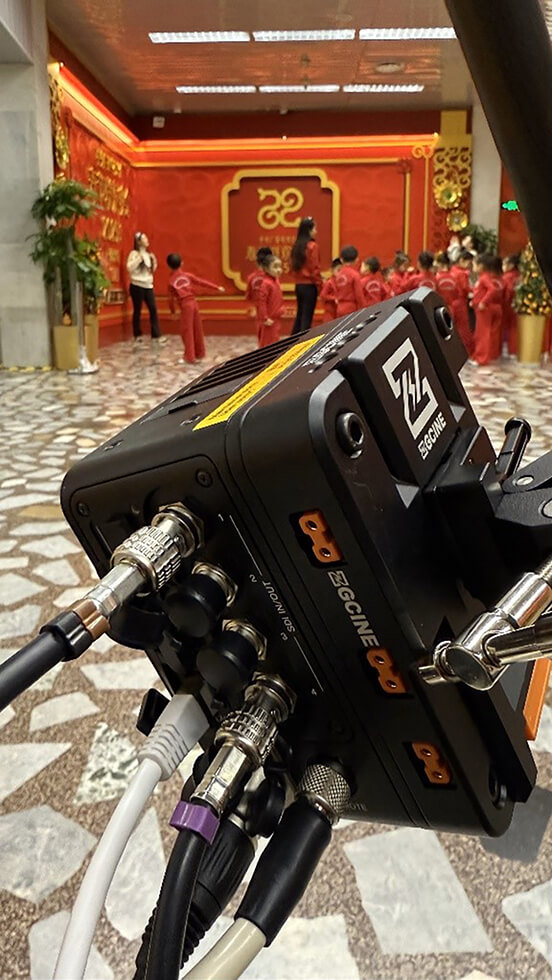

圖片最右側白色圓形金屬接頭線纜
即CBK-RPU7連接系統攝像機之遙控線纜

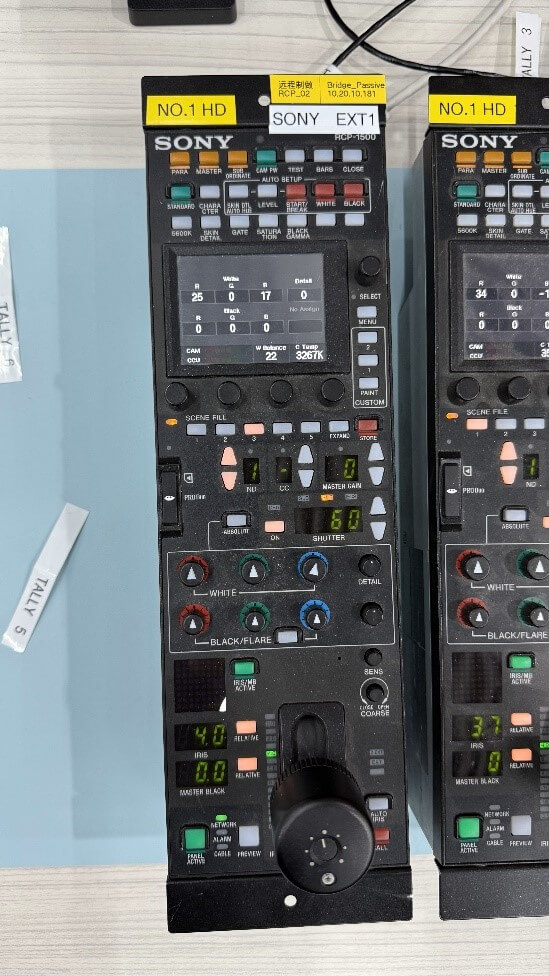

索尼RCP-3500遠程控制面板與HDC-2580攝像機

春晚拍攝場景眾多，需多機位協同作業，而現場燈光布置復雜多變，為確保畫面風格統一、視覺效果協調，每臺攝像機的色彩與曝光需借助RCP實時精細調控?，F(xiàn)在HDC-2580訊道機去掉了各種線纜，搭載了CBK-RPU7，RCP實時控制如何實現？演播室怎么對無線訊道機加以控制？為此，我們使用了RCP-3500遠程控制面板，它通過PoE供電的網線連接演播室立柜機房?jī)?nèi)的5G制作專用交換機，使用Bridge模式中的Passive被動模式，與CBK-RPU7配對連接，CBK-RPU7背面的Remote接口則把接收到的經由網絡發送而來的攝像機控制協議還原為8芯遙控口的狀態傳遞到HDC-2580系統攝像機內進行控制。演播室相關工位借助RCP-3500遠程控制面板，能夠精準且流暢地調控HDC-2580光圈與色彩，必須指出的是，這個過程的延時極低，操作響應及時，人機交互也符合操控習慣，與采用傳統的光纜CCU連接的系統攝像機制作模式無異。

隨RCP-3500遠程控制面板傳送到CBK-RPU7進而進入系統攝像機內的，除了基礎的攝像機控制信號，還有一組紅綠Tally燈信號。當導播切換到某個攝像機時，機頭的紅色Tally信號燈會亮起，攝像師據此知曉這臺攝像機的畫面正在被調用，同時，被拍攝對象也能通過觀察Tally燈的狀態來判斷當前鏡頭情況，這種簡單實用的Tally燈控制系統對于復雜的現場制作十分重要，本次無線傳輸很好地解決了RCP以及Tally燈信號問題。
