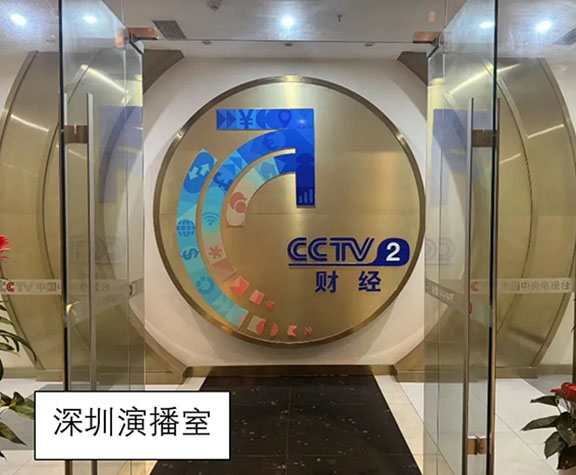

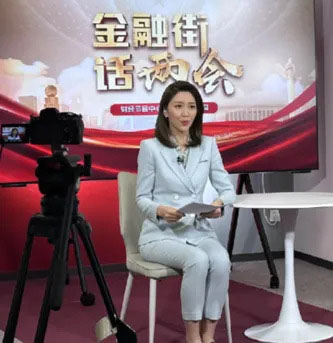

中央廣播電視總臺（以下簡稱總臺）財經節目中心的新媒體特別節目《金融街話兩會》，其中一期需要北京金融街演播室聯線訪談深圳演播室重要嘉賓。

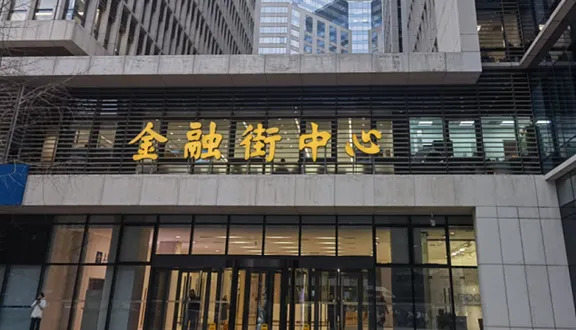

北京演播室位于金融行業聚集的北京金融街中心大廈，具備得天獨厚的一手財經資訊優勢。

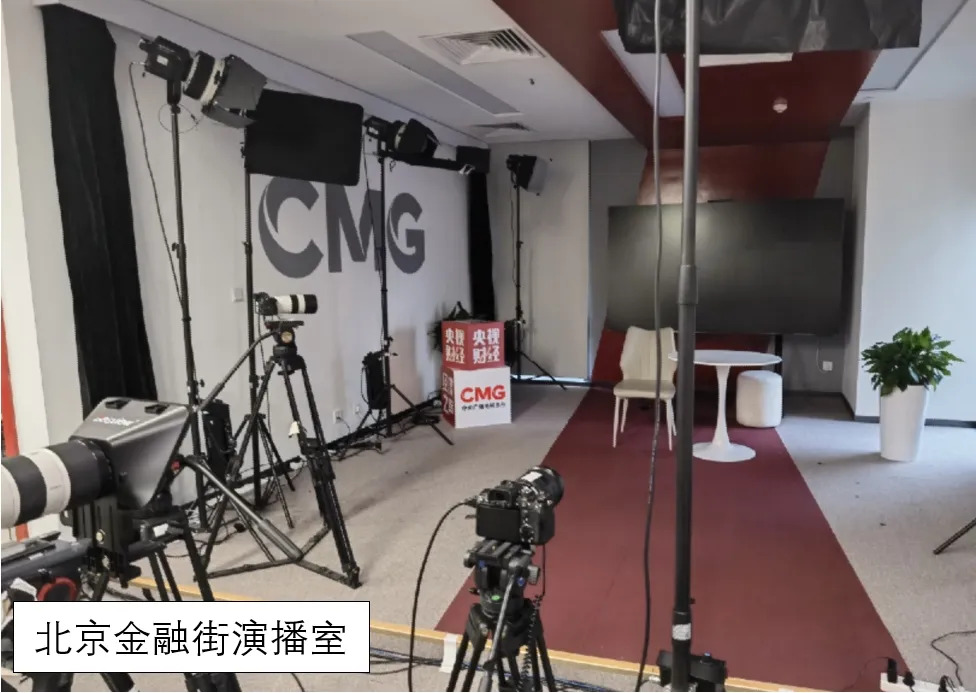

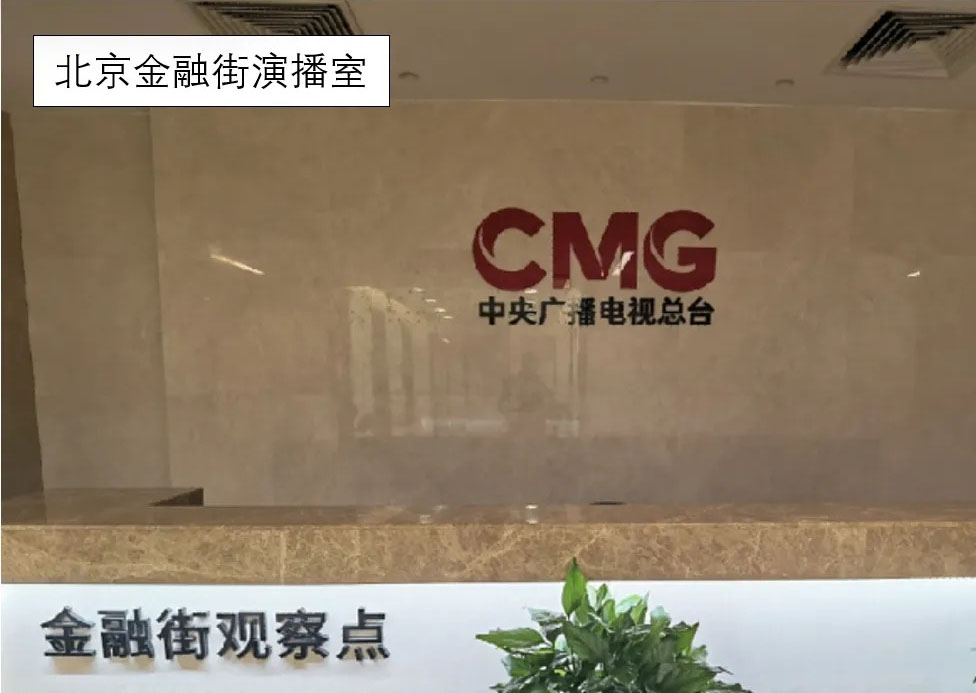

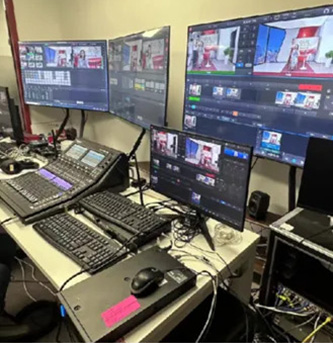

總臺CMG金融街觀察點擁有200平方米的輕量化融媒體“云演播室”?？偱_財經節目中心為金融街量身定制了《對話·金融街》《金融街會客廳》等一系列融媒體創新節目。

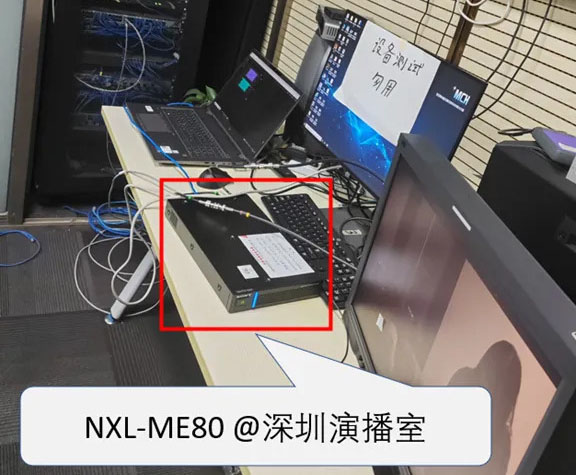

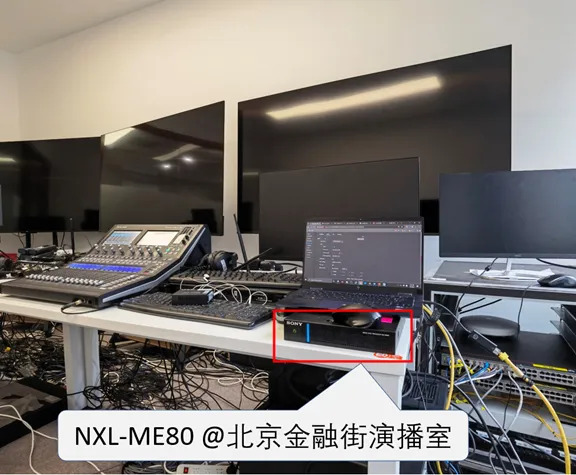

NXL-ME80一對收發設備分別在北京金融街觀察點演播室和總臺深圳演播室，進行遠程傳輸的初始化配置。

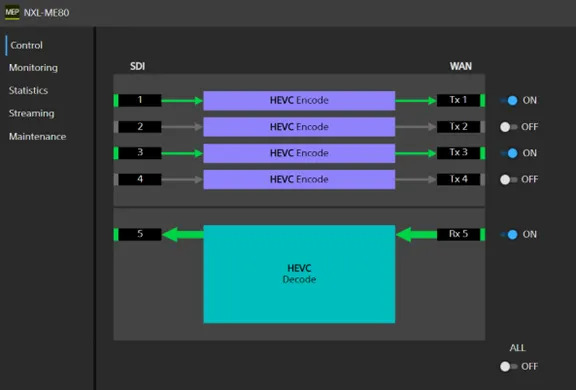

ME80支持遠程登錄，在北京即可同時登錄北京演播室和遠在深圳演播室的設備，方便遠程制作時，對設備進行快速配置，以及兩地參數的統一調整。

ME80進行遠程傳輸制作時，需要接收端聯通公網，如直接使用公網地址，或者需要網絡防火墻及路由器進行相關映射配置，以便ME80發送端可以通過公共互聯網有效尋找到接收設備。

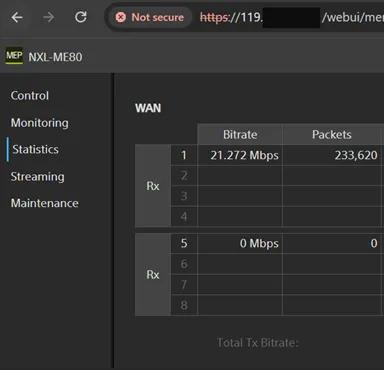

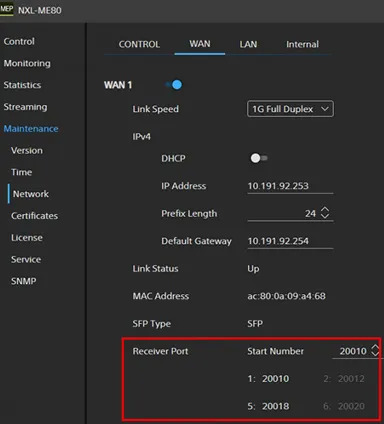

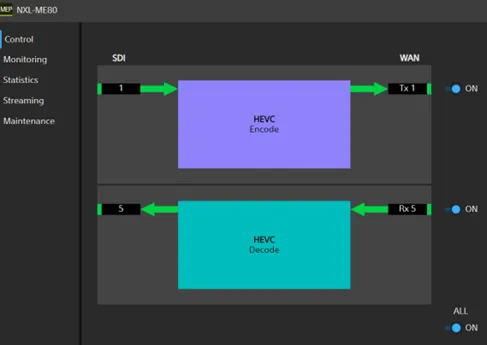

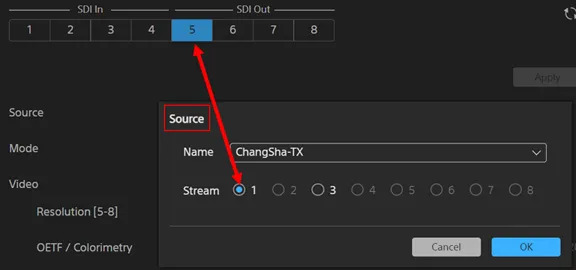

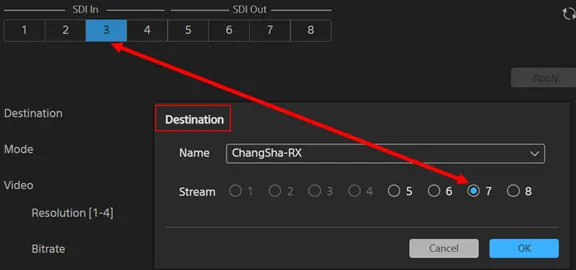

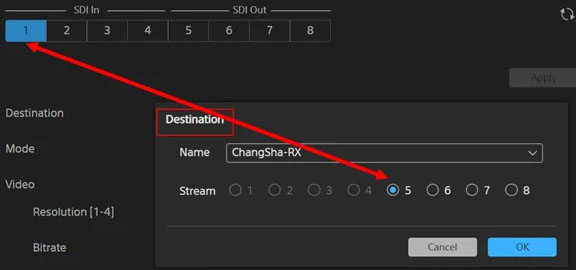

ME80需提前定義UDP傳輸端口號，配置范圍1024-65535，可按需設定私密端口，對網絡傳輸起到一定的保護作用。ME80接收端設備Web菜單-Maintenance-Network-WAN-Receiver port，如下圖，若通道1接收，則需要網絡路由和映射同時打開20010/20011端口，若通道5接收，則同時打開20018/20019端口即可。

臺內原始鏈路為深圳演播室回北京主控在到集成發布，再到金融街演播室，延時長達數秒。使用索尼NXL-ME80測試，高清1080/50i信號12-25Mbps碼率使用現有網絡鏈路，北京演播室傳輸到深圳演播室，跨越2000公里，幾乎可實現視覺無損的高畫質傳輸，測試2小時無丟包，端到端總延時僅為高清2~3幀，可以有效實現主持人與嘉賓兩地視頻連線、實時對話，幾乎無任何遲頓感。

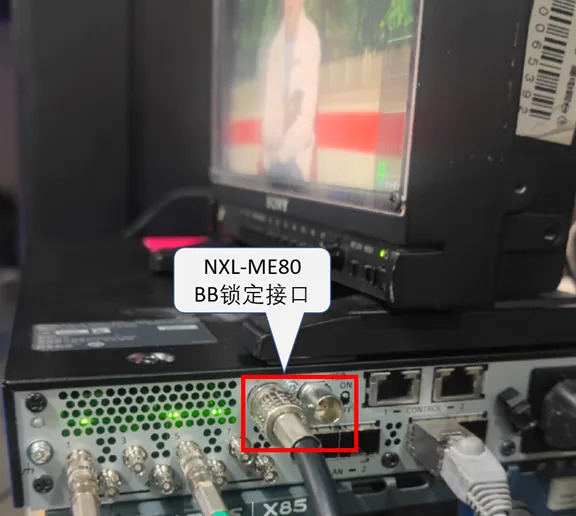

配置要點一：BB同步鎖定

考慮到信號接收的穩定性，需要ME80穩定地工作在幀同步狀態，連接BB鎖定ME80，會盡最大程度規避網絡抖動帶來的不穩定傳輸問題。

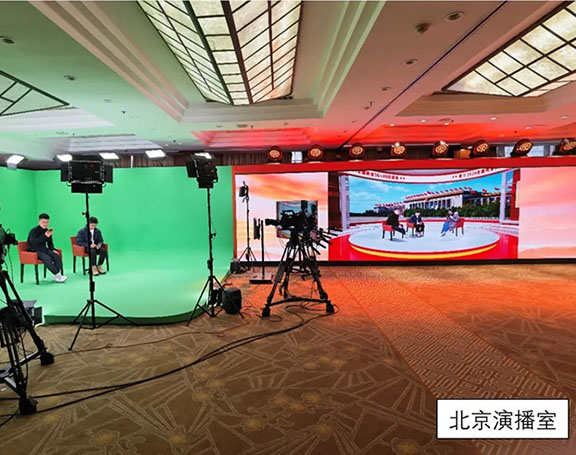

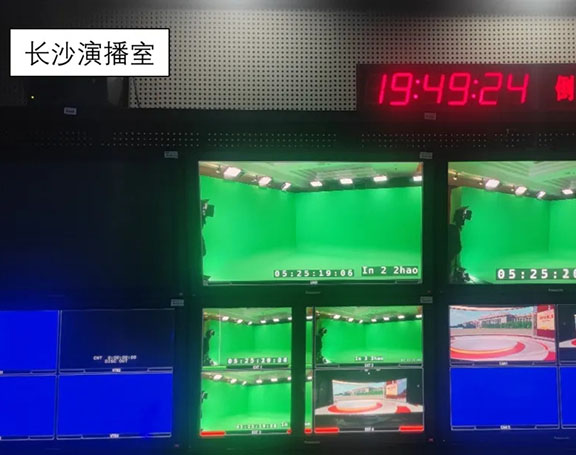

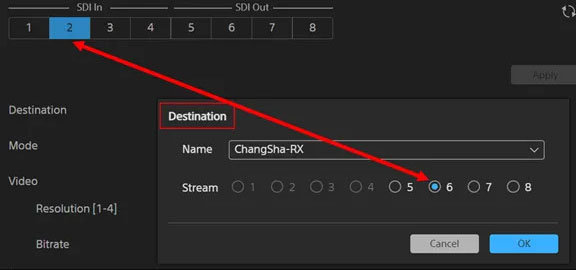

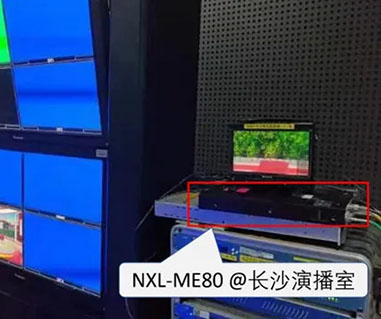

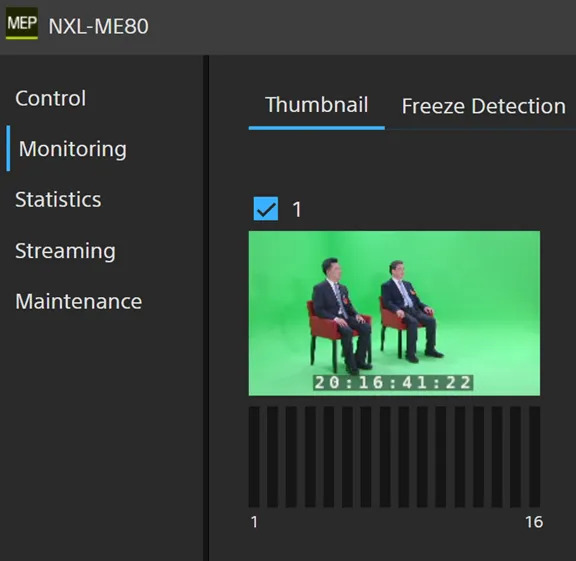

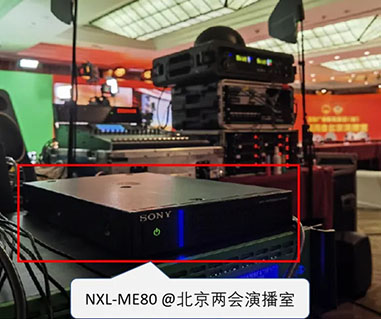

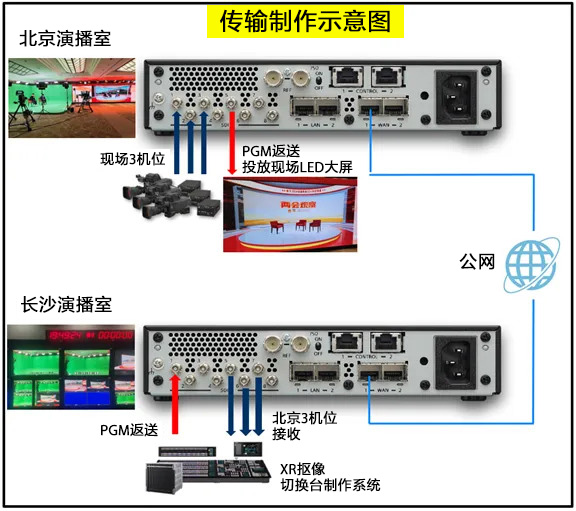

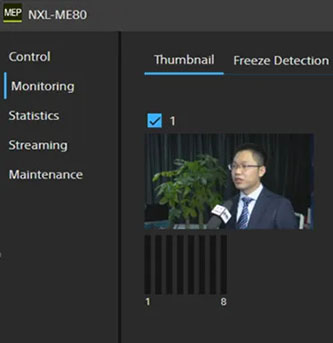

北京演播室現場的兩會嘉賓畫面超低延時實時送回長沙演播室，用于摳像，長沙ME80在北京通過web界面即可實時動態監看畫面。

延時測試：

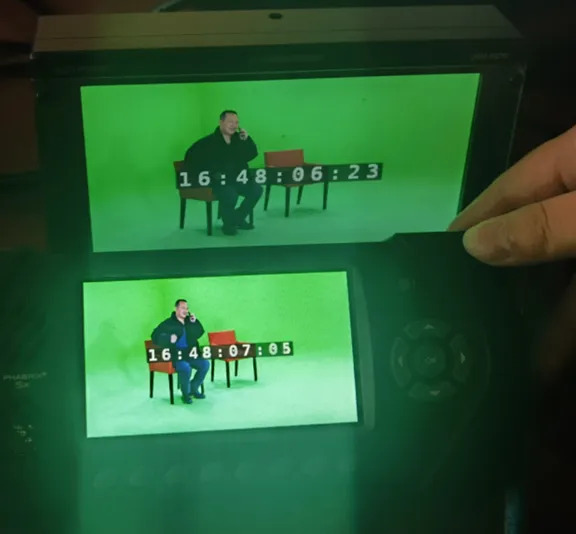

為精確測量ME80網絡傳輸的真實延時，將北京演播室?guī)r碼信號發送到長沙演播室的ME80，該ME80輸出再環接到輸入通道，編碼再送回北京演播室的ME80解碼輸出畫面，對比北京演播室發送前和接收后的信號，并除以2，即可獲得單向端到端的真實延時。

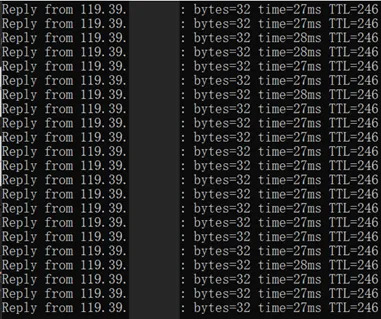

ME80的Network Jitter Buffer設定為150ms，參考ME80實時RTT計數，可估算2次編解碼總網絡延時為498ms，實際拍攝監視器畫面延時差為13幀=520ms，考慮到幀同步，實際測量值與估算值完全一致。單向端到端網絡延時為7幀左右。

ME80的Network Jitter Buffer設定為70ms，參考ME80實時RTT計數，可估算2次編解碼總網絡延時為338ms，實際拍攝監視器畫面延時差為9幀=360ms，考慮到幀同步，實際測量值與估算值完全一致。單向端到端網絡延時僅為5幀左右。同時實測了兩地音頻的對話效果，幾乎無延遲感，真正可實現“面對面“效果。

本次延時測試數值為“超低延時“與”低延時“混合使用所得，若全部使用超低延時，當Network Jitter Buffer設定為70ms時，單向端到端延時能再降2幀，僅為3個高清幀。
