簡介
緊湊型 MVS-3000A 為中檔切換臺帶來高端性能
MVS-3000A 自 2013 年推出后大受歡迎，它提供與大型 MVS-7000X 和 MVS-8000X 相同的直觀操作和菜單結構，但采用緊湊、實惠的 2 M/E 包裝。它適合小型演播室、大學傳媒系、小到中等規模的實況轉播車和體育場的運轉，但也被大型廣播公司用于擴展現有演播室的功能。固定配置的面板具有 2 個 M/E 存儲體，在標清或高清模式下提供 32 路輸入和 16 路輸出。每個 M/E 存儲體具有 4 個鍵控器，其中前兩個鍵控器包含一個 2.5D Resizer，可用于調整、重新定位和沿 x 軸或 y 軸旋轉圖像。
MVS-3000A 系統包含 4RU 高的處理器框架以及可供選擇的 16 或 24 按鈕面板（有關詳細信息，請參見“功能”部分）。支持標清 (480i & 576i) 和高清 (720p & 1080i) 模式。設置快捷簡易，通過一條以太網電纜將面板連接到處理器。
MVS-3000A 的標準配置令人印象深刻，具有內部幀存儲、兩個可完全配置的多畫面系統、可供選擇的 4、10 或 16 路分屏，能夠?qū)斎牒洼o助總線輸出進行完全 RGB 色彩校正，并集成了服務器、硬盤錄像機等的設備控制。由于這個寬松的標準規格，目前只有兩個硬件選項，即內部三維效果和高品質的格式轉換。
著名的 MVS 用戶界面使得 MVS-3000A 的新手和有經驗者能一樣簡便操作?？煺铡⑻匦r間線和宏可與大型 MVS-7000X 和 MVS-8000X 進行互換。緊湊型面板具有 OLED 名稱顯示，提供優良的可視性和視角，并且將用戶可定制的源色彩顯示集成在每個源按鈕。
小空間不再意味著必須在功能或質量方面做出讓步。MVS-3000A 在設計上結構緊湊、造型優雅，價格上經濟實惠，提供您期望從 MVS 系列切換臺獲得的一切功能。
MVS-3000A 系統包含 4RU 高的處理器框架以及可供選擇的 16 或 24 按鈕面板（有關詳細信息，請參見“功能”部分）。支持標清 (480i & 576i) 和高清 (720p & 1080i) 模式。設置快捷簡易，通過一條以太網電纜將面板連接到處理器。
MVS-3000A 的標準配置令人印象深刻，具有內部幀存儲、兩個可完全配置的多畫面系統、可供選擇的 4、10 或 16 路分屏，能夠?qū)斎牒洼o助總線輸出進行完全 RGB 色彩校正，并集成了服務器、硬盤錄像機等的設備控制。由于這個寬松的標準規格，目前只有兩個硬件選項，即內部三維效果和高品質的格式轉換。
著名的 MVS 用戶界面使得 MVS-3000A 的新手和有經驗者能一樣簡便操作?？煺铡⑻匦r間線和宏可與大型 MVS-7000X 和 MVS-8000X 進行互換。緊湊型面板具有 OLED 名稱顯示，提供優良的可視性和視角，并且將用戶可定制的源色彩顯示集成在每個源按鈕。
小空間不再意味著必須在功能或質量方面做出讓步。MVS-3000A 在設計上結構緊湊、造型優雅，價格上經濟實惠，提供您期望從 MVS 系列切換臺獲得的一切功能。
內置功能
? 多格式的標清和高清支持
? 32 路輸入和 16 路可配置輸出
? 8 個鍵控器，其中一半的鍵控器上具有 2.5D Resizer
? 符合人體工程學的控制面板，具有用戶可指定的功能
? 操作直觀，具有一鍵宏調用功能
? 內部幀存儲器 - 可存儲和即時調用 1000 多幀（高清模式下）
? 設備控制 - 連接和自動化執行 4 臺外部設備，例如服務器通道、VTR、音頻處理器等。
? 對輸入和輔助總線輸出進行完全 RGB 色彩校正
? 32 路輸入和 16 路可配置輸出
? 8 個鍵控器，其中一半的鍵控器上具有 2.5D Resizer
? 符合人體工程學的控制面板，具有用戶可指定的功能
? 操作直觀，具有一鍵宏調用功能
? 內部幀存儲器 - 可存儲和即時調用 1000 多幀（高清模式下）
? 設備控制 - 連接和自動化執行 4 臺外部設備，例如服務器通道、VTR、音頻處理器等。
? 對輸入和輔助總線輸出進行完全 RGB 色彩校正
可選功能
? 內部 DME – 2 通道的三維效果
? 格式轉換器 – 可在幀延遲和幀同步模式下進行 8 通道的高品質信號轉換
? 格式轉換器 – 可在幀延遲和幀同步模式下進行 8 通道的高品質信號轉換
屬性
MVS-3000A 處理器框架
MVS-3000A 標清/高清處理器框架可容納兩個擴展板： 一個 2 通道 3D DME 以及一個用于向上、向下和交叉轉換的格式轉換器。主要特征：
? 4 RU 框架，具有 32 路輸入和 16 路輸出。
? 支持標清 (480i & 576i) 和高清 (1080i & 720p) 模式。
? 2 個 M/E 存儲體，每個存儲體都具有 4 個鍵控器、4 路可定制的輸出，其中包括節目制作、預覽、關鍵點預覽和清晰輸出。
? 位于每個存儲體的前兩個鍵控器上的 2.5D Resizer 提供調整、重新定位、縱橫比、X 軸旋轉或 Y 軸旋轉以及高級虛焦、馬賽克和遮蔽功能。Resizer 在包括色度鍵的主要模式下均起作用。
? 獨立的鍵轉換可對每個鍵進行獨立劃像、混合或 DME 轉換。
? 內置多畫面系統： 兩路可獨立配置的輸出提供了 4、10 或 16 路分屏，并具有名稱和 Tally 指示燈。
? 在沒有使用 M/E 資源的情況下，通過輔助混合能夠在輔助總線上進行漸變。
? 對于單獨幀（靜止圖片）和序列（視頻片段），內部幀存儲器可存儲超過 1000 幀（高清模式下）即時訪問內部存儲?？赏ㄟ^ USB 或網絡連接導入圖形文件。支持嵌入式音頻。
? 視頻片段轉換菜單支持使用幀存儲器快速和直觀地設置圖形劃像。包括劃像和 DME 效果的后臺轉換已存儲，用戶只需按一下按鍵即可通過宏快速調用它們。
? 集成的設備控制能夠直接從切換臺直接控制 4 個外部設備。此外，還提供視頻片段管理功能，能夠調用不同服務器的視頻片段，并作為切換臺時間線或宏的一部分播放。支持多個協議，其中包括 VDCP、Odetics 和 P2。
? 4 RU 框架，具有 32 路輸入和 16 路輸出。
? 支持標清 (480i & 576i) 和高清 (1080i & 720p) 模式。
? 2 個 M/E 存儲體，每個存儲體都具有 4 個鍵控器、4 路可定制的輸出，其中包括節目制作、預覽、關鍵點預覽和清晰輸出。
? 位于每個存儲體的前兩個鍵控器上的 2.5D Resizer 提供調整、重新定位、縱橫比、X 軸旋轉或 Y 軸旋轉以及高級虛焦、馬賽克和遮蔽功能。Resizer 在包括色度鍵的主要模式下均起作用。
? 獨立的鍵轉換可對每個鍵進行獨立劃像、混合或 DME 轉換。
? 內置多畫面系統： 兩路可獨立配置的輸出提供了 4、10 或 16 路分屏，并具有名稱和 Tally 指示燈。
? 在沒有使用 M/E 資源的情況下，通過輔助混合能夠在輔助總線上進行漸變。
? 對于單獨幀（靜止圖片）和序列（視頻片段），內部幀存儲器可存儲超過 1000 幀（高清模式下）即時訪問內部存儲?？赏ㄟ^ USB 或網絡連接導入圖形文件。支持嵌入式音頻。
? 視頻片段轉換菜單支持使用幀存儲器快速和直觀地設置圖形劃像。包括劃像和 DME 效果的后臺轉換已存儲，用戶只需按一下按鍵即可通過宏快速調用它們。
? 集成的設備控制能夠直接從切換臺直接控制 4 個外部設備。此外，還提供視頻片段管理功能，能夠調用不同服務器的視頻片段，并作為切換臺時間線或宏的一部分播放。支持多個協議，其中包括 VDCP、Odetics 和 P2。
MVS-3000A 處理器框架（續）
? 對輸入和輔助總線輸出的完全 RGB 色彩校正，允許按源和/或目標進行校正，例如監控級監視器。
? 無需外部設備，內部 3D DME 選項即可提供 2 通道的高品質三維效果。
? 格式轉換器選項支持在高清和標清信號之間進行 8 通道內部轉換，以及在 1080i 和 720p 信號之間進行交叉變換。
? 對于虛擬演播室應用，幀同步和延遲模式還支持多達 8 幀延遲。
? 一鍵宏： 多個按鍵操作可完全自動化執行，用戶只需按下一個按鈕即可調用。直觀的屏幕菜單提供了在線、實時預覽和宏編輯以及離線編輯模式。宏可以從 Flexipad 進行調用，也可以與大多數控制面板按鈕相連接，以實現很高的操作員靈活性。
? 智能 Tally 功能： MVS 切換臺均提供智能和多功能的 Tally 系統。用戶可在切換臺系統上輕松配置多個紅色和綠色計數器。
? 網絡文件支持使用戶可從遠程位置加載圖形文件。
? 無需外部設備，內部 3D DME 選項即可提供 2 通道的高品質三維效果。
? 格式轉換器選項支持在高清和標清信號之間進行 8 通道內部轉換，以及在 1080i 和 720p 信號之間進行交叉變換。
? 對于虛擬演播室應用，幀同步和延遲模式還支持多達 8 幀延遲。
? 一鍵宏： 多個按鍵操作可完全自動化執行，用戶只需按下一個按鈕即可調用。直觀的屏幕菜單提供了在線、實時預覽和宏編輯以及離線編輯模式。宏可以從 Flexipad 進行調用，也可以與大多數控制面板按鈕相連接，以實現很高的操作員靈活性。
? 智能 Tally 功能： MVS 切換臺均提供智能和多功能的 Tally 系統。用戶可在切換臺系統上輕松配置多個紅色和綠色計數器。
? 網絡文件支持使用戶可從遠程位置加載圖形文件。
切換臺處理器選項
? MKS-6550 - 格式轉換卡
? MKS-6570 – 內部 2 通道 3D DME 板
? MKS-6570 – 內部 2 通道 3D DME 板

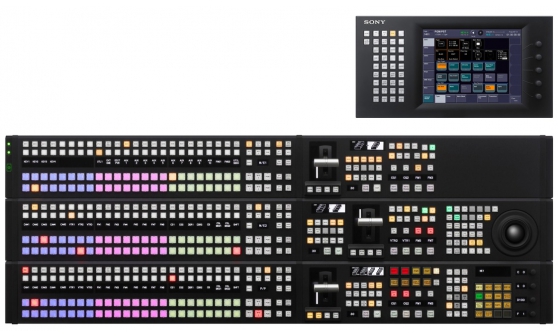

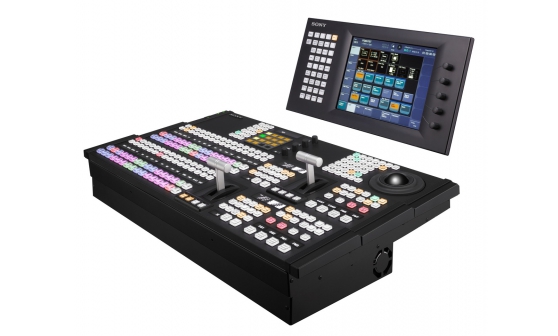

MVS-3000A 控制面板
以下面板均可用于控制 MVS-3000A 處理器：
? ICP-3016 16 按鈕 2M/E 控制面板（3 行布局）
? ICP-3000 24 按鈕 2M/E 控制面板（3 行布局）
? ICP-6520 24 按鈕 2M/E 控制面板（2 行布局）
? ICP-6511 觸摸屏菜單
? ICP-3016 16 按鈕 2M/E 控制面板（3 行布局）
? ICP-3000 24 按鈕 2M/E 控制面板（3 行布局）
? ICP-6520 24 按鈕 2M/E 控制面板（2 行布局）
? ICP-6511 觸摸屏菜單
MVS-3000A 更多的選項
支持 Sony MVS 系統系列的外圍設備，其中包括遙控面板和擴展的設備控制單元。
遙控面板
? MKS-8080 1RU 輔助總線遙控面板
? MKS-8082 3RU 輔助總線遙控面板
? MKS-8082 3RU 輔助總線遙控面板
擴展的設備控制
除了切換臺直接控制的 4 臺外部設備之外，在添加設備控制單元 (DCU) 的情況下，最多還可控制 18 臺額外的外部設備（例如，硬盤錄像機等）。此外，還提供視頻片段管理功能，允許調用不同服務器的視頻片段，并作為切換臺時間線或宏的一部分播放。MVS-3000A 支持多個控制協議，其中包括 VDCP、Odetics、Sony serial、P2、ESAM 等 DCU 選項：
? MKS-8700 - 設備控制單元最多可控制 18 臺設備 (3RU)
? MKS-2700 - 設備控制單元最多可控制 6 臺設備 (1RU)
? MKS-8701 - 提示/GPI 輸出板
? MKS-8702 - 串行接口板
? HK-PSU01 - 備用電源
? MKS-8700 - 設備控制單元最多可控制 18 臺設備 (3RU)
? MKS-2700 - 設備控制單元最多可控制 6 臺設備 (1RU)
? MKS-8701 - 提示/GPI 輸出板
? MKS-8702 - 串行接口板
? HK-PSU01 - 備用電源
系統管理軟件
系統管理器運行在各個 Windows PC 上，能夠遠程操作菜單系統，在切換臺之間傳輸圖形，遠程監視診斷以及更多功能。
? BZPS-8000 - 系統管理軟件
? BZPS-8000L - 系統管理軟件（單機型）
? BZPS-8001 - 切換臺安裝軟件
? BZPS-8002 - PFV-SP 安裝軟件
? BZPS-8000 - 系統管理軟件
? BZPS-8000L - 系統管理軟件（單機型）
? BZPS-8001 - 切換臺安裝軟件
? BZPS-8002 - PFV-SP 安裝軟件
規格
一般信息
電源要求
AC 100 V 至 240 V，±10%，50/60 Hz
功耗
4 A 至 1.7 A
工作溫度
5?C 至 40?C（41?F 至 104?F）
儲存溫度
-20?C 至 +60?C（-4?F 至 +140?F）
工作濕度
10% 至 90%（非冷凝）
尺寸（寬 x 高 x 深）
482 x 176 x 486 mm（19 x 7 x 19 1/4 英寸）
重量
19 kg (41 lb 14 oz)（滿載）
視頻輸入/輸出
主輸入
32，BNC（ x1）SMPTE292M (HDTV)，SMPTE259M-C (SDTV)
可分配輸出
16，BNC（ x1）SMPTE292M (HDTV)，SMPTE259M-C (SDTV)
支持的格式
高清
1080/59.94i，1080/50i，1080/23.976PsF，1080/24PsF，720/59.94p，720/50p
SD
480/59.94i，576/50i
參考信號
參考輸入
BNC (x2)，75 Ω 帶環通輸出高清三電平同步或模擬黑場
控制
MVS LAN
RJ-45 (x1)，1000BASE-T
遠程控制 1 至 4
D-sub 9 針 (x1)，RS-422A
遠程 S1 至 S2
D-sub 9 針 (x1)，RS-422A
S-BUS
BNC (x1)，S-BUS
串行計數器
D-sub 9 針 (x1)，RS-422A
計數器 / GPI
D-sub 25 針 (x3)，TTL 電平輸入 (x18)，開路集電極輸出 (x48)
FM 設備
USB 型 A (x1)，USB 2.0
對比
顯示相同規格
型號
請選擇比較產品
點擊添加產品
請選擇比較產品
點擊添加產品
*法定計量單位換算關系說明：1英寸=2.54厘米 （ 1”=2.54 cm），具體產品規格以產品頁面或技術手冊實際標注為準，僅供參考。圖像傳感器（CCD，CMOS）的圖像尺寸規格可聯系索尼了解相關情況。
