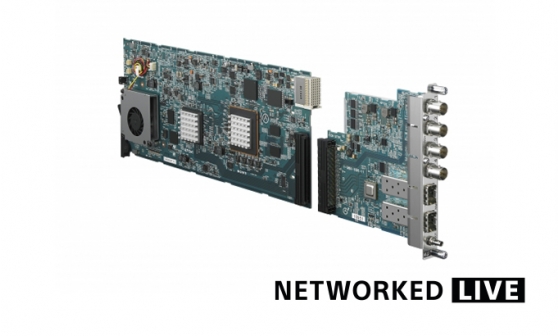

SDI-IP 轉換板
NXLK-IP40F SDI-IP 轉換器板帶有 4 個 3G-SDI 端口和 2 個 SFP+ 端口（用于網絡連接冗余）。NXLK-IP40F 能夠低延遲地轉換信號，通過 IP 傳輸直播制作，這時，實時操作至關重要。
屬性
支持 4K/高清信號的 SDI-IP 轉換
NXLK-IP40F 支持 4K 和高清視頻信號。它配備 4 個 3G-SDI I/O 端口，能實現 SDI 與 IP 之間的信號轉換。
通過 SFP+ 接口，實現長距離信號傳輸

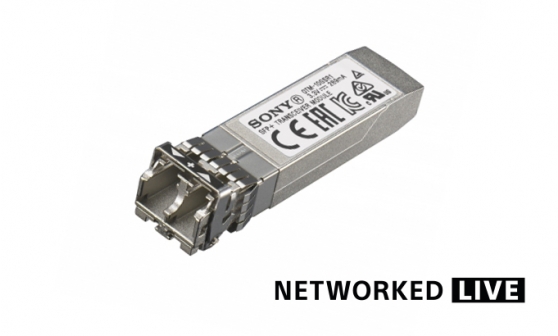

借助可選的 OTM-10GSR1 SFP+ 收發器，該單元可通過多模光纖電纜，傳輸長至 300米。
SNMP可減少設備停機時間
該單元支持簡單網絡管理協議 (SNMP)。SNMP 是全球通用的網絡和設備監控協議。通過使用該協議，可以進行遠程監控和有效計劃維護，從而很大程度減少運行中斷的情況。
規格
一般規格
電源
DC 12 V （由 NXL-FR318 供電）
功耗
2.0 A 24 W （占用 2 個插槽）
尺寸
主板：114.5 × 28 × 275.8 mm (4 5/8 × 1 1/8 × 10 7/8 in.)（寬 × 高 × 深）
連接器板：131 × 35.2 × 117.25 mm (5 1/4 × 1 7/16 × 4 5/8 in.)（寬 × 高 × 深）
連接器板：131 × 35.2 × 117.25 mm (5 1/4 × 1 7/16 × 4 5/8 in.)（寬 × 高 × 深）
重量
主板：240 g (8.5 oz.)
連接器板：160 g (5.6 oz.)
連接器板：160 g (5.6 oz.)
溫度范圍
穩定操作溫度：5 °C 至 40 °C（41 °F 至 104 °F）
性能穩定溫度：10 °C 至 35 °C（50 °F 至 95 °F）
儲存溫度：-20 °C 至 +60 °C（-4 °F 至 +140 °F）
性能穩定溫度：10 °C 至 35 °C（50 °F 至 95 °F）
儲存溫度：-20 °C 至 +60 °C（-4 °F 至 +140 °F）
I/O 規格 - SDI
接頭
BNC 型 75 Ω
線纜數量
4
信號格式
SMPTE ST 424、SMPTE ST 292-1
I/O 規格 - 參考輸出
接頭
DIN 1.0/2.3 75 Ω
線纜數量
1
信號格式
高清三電平同步信號，黑脈沖信號（NTSC、PAL），同步信號（NTSC、PAL）
I/O 規格 - NMI LAN
接頭
SFP+
線纜數量
2
信號格式
10GBASE-**（取決于 SFP+ 收發器模塊）
有關受支持的 SFP+ 收發器模塊的詳細信息，請聯系當?shù)厮髂岱?wù)代表。
有關受支持的 SFP+ 收發器模塊的詳細信息，請聯系當?shù)厮髂岱?wù)代表。
標準配件
標準配件
操作手冊 (1)
支持的格式
SDI 輸入/輸出
1920 x 1080 59.94i，LLVC 壓縮或未壓縮
1920 x 1080 50i，LLVC 壓縮或未壓縮
3840 x 2160 59.94p Level-A，2SI 或 SQD，LLVC 壓縮
3840 x 2160 50p A 級，2SI 或 SQD，LLVC 壓縮
1920 x 1080 50i，LLVC 壓縮或未壓縮
3840 x 2160 59.94p Level-A，2SI 或 SQD，LLVC 壓縮
3840 x 2160 50p A 級，2SI 或 SQD，LLVC 壓縮
