簡介

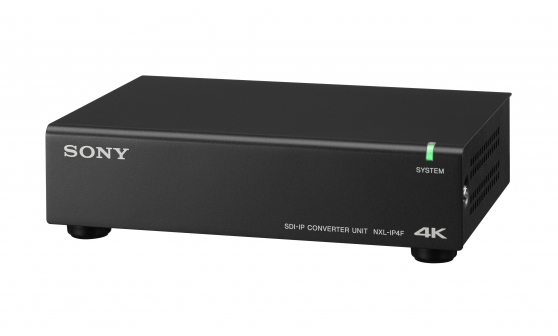

將 SDI 設備與基于 IP 的基礎設施互聯
XL-IP4F SDI-IP 轉換器是 SDI 設備與基于 IP 的基礎設施實現互聯的理想選擇。緊湊的設計為基于 IP 的現場制作系統提供了更大的靈活性。
4K/高清可轉換
該轉換器單元可實現 4K 和高清信號的 SDI-IP 轉換。
SFP+ 端口可連接光纖電纜
該單元在使用 OTM-10GSR1 光學收發器模塊時可使用長達 300 米的光纖電纜。
可選的 SFP+ 收發器
OTM-10GSR1 適用于索尼的 Networked Media Interface (NMI) 產品。
屬性
槍式型 SDI-IP 轉換器
NXL-IP4F 轉換器單元為您提供了基于 SDI 的視頻監視器的組合，從而在基于 IP 的直播制作環境中實現實時監視。
4K/高清可轉換信號
該單元可處理 1 路 4K (QFHD) 信號或 1 路高清 (1.5G) 信號。
SFP+ 端口
該單元在使用 OTM-10GSR1 光學收發器模塊時可使用長達 300 米的光纖電纜。
規格
一般規格
電源
19.5 V DC
電流消耗
1.2 A
尺寸
180 × 42 × 120 mm（7 1/8 × 1 11/16 × 4 3/4 英寸）
（寬 × 高 × 深； 不含連接器和底座）
（寬 × 高 × 深； 不含連接器和底座）
重量
約 650 克 (1 lb.6.9 oz.)
溫度范圍
穩定操作溫度： 5 °C 至 40 °C（41 °F 至 104 °F）
穩定性能溫度： 10 °C 至 35 °C（50 °F 至 95 °F）
儲存溫度： -20 °C 至 +60 °C（-4 °F 至 +140 °F）
穩定性能溫度： 10 °C 至 35 °C（50 °F 至 95 °F）
儲存溫度： -20 °C 至 +60 °C（-4 °F 至 +140 °F）
I/O 規格
接頭
75 Ω BNC 型
線纜
4
信號格式
SMPTE ST 424、SMPTE ST292-1
僅 2 通道 (48 kHz 24 bit)，支持嵌入式音頻
僅 2 通道 (48 kHz 24 bit)，支持嵌入式音頻
接頭
SFP+
線纜
2
信號格式
10GBASE-**（取決于 SFP+ 收發器模塊）
關于支持的 SFP+ 收發器模塊的詳細信息，請聯系您當?shù)氐乃髂岽怼?/div>
關于支持的 SFP+ 收發器模塊的詳細信息，請聯系您當?shù)氐乃髂岽怼?/div>
直流輸入
19.5 V
接頭
9 針 D-Sub
線纜
1
標準配件
操作手冊 (1)
交流適配器 (1)
電纜夾 (1)
交流適配器 (1)
電纜夾 (1)
可選配件
電源線纜
維修零件編號如下。
日本： 1-846-423-6x
北美： 1-846-425-5x
歐洲： 1-846-428-7x
中國： 1-846-433-7x
日本： 1-846-423-6x
北美： 1-846-425-5x
歐洲： 1-846-428-7x
中國： 1-846-433-7x
支持的格式
SDI 輸出
1920 x 1080 59.94i，未壓縮
1920 x 1080 50i，未壓縮
3840 x 2160 59.94p Level-A，2SI，LLVC 壓縮
3840 x 2160 50p Level-A，2SI，LLVC 壓縮
1920 x 1080 50i，未壓縮
3840 x 2160 59.94p Level-A，2SI，LLVC 壓縮
3840 x 2160 50p Level-A，2SI，LLVC 壓縮
