簡介
適用于各種 SDI-IP 選購板，機架安裝機箱 – NXLK-IP40F 和 NXLK-IP45F

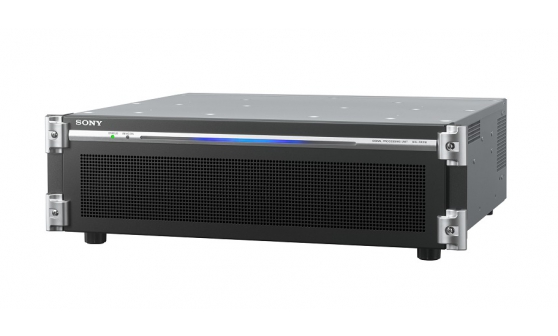

NXL-FR318 是一個 3RU 機架安裝框架，可安裝多達 18 塊選購板。借助兩個電源提供冗余，該單元是 SDI 設備與基于 IP 的基礎設施實現互聯的理想選擇。NXLK-IP40F 選購板支持 4K/高清信號在 SDI 與 IP 之間相互轉換。NXLK-IP45F 選購板還能通過 IP 傳輸音頻信號。該單元前面板上的 LED 狀態指示燈提供實時監控功能，可查看參考輸入和參考時間輸入與輸出狀態。
屬性
18 個靈活插槽用于安裝各種SDI-IP 轉換選購板
NXL-FR318 信號處理單元能夠加載 NXLK-IP40F 或 NXLK-IP45F 選購板，靈活搭配 18 開槽，讓用戶根據需要配置系統。
SNMP可減少設備停機時間
該單元支持簡單網絡管理協議 (SNMP)。SNMP 是全球通用的網絡和設備監控協議。通過使用該協議，可以進行遠程監控和有效計劃維護，從而很大程度減少運行中斷的情況。
規格
一般規格
電源
AC 100 V 至 240 V +/–10% 50/60 Hz，兩個
功耗
300 W
尺寸
440 × 132 × 420 mm（17 3/8 × 5 1/4 × 16 5/8 英寸）（寬 × 高 × 深）
重量
約 12 kg (26 lb.7.3 oz.)
溫度范圍
保證操作溫度： 5 °C 至 40 °C（41 °F 至 104 °F）
保證性能溫度： 10 °C 至 35 °C（50 °F 至 95 °F）
儲存溫度： -20 °C 至 +60 °C（-4 °F 至 +140 °F）
保證性能溫度： 10 °C 至 35 °C（50 °F 至 95 °F）
儲存溫度： -20 °C 至 +60 °C（-4 °F 至 +140 °F）
I/O 規格 - 參考輸入
接頭
BNC 型 (2)，環通 75 Ω
線纜數量
1（環通）
信號格式
高清三電平同步信號，黑脈沖信號（NTSC、PAL），同步信號（NTSC、PAL）
I/O 規格 - 狀態輸出
接頭
D-sub 15 針（母）
信號格式
開路集電極
I/O 規格 - 網絡
接頭
RJ-45
線纜數量
1
信號格式
符合以太網 100Base-T
I/O 規格 - 輔助輸入
接頭
BNC 型 (1)
標準配件
標準配件
操作手冊 (1)
可選配件
可選配件
RMM-10 機架安裝支架
電源線（維修零件編號： 1-557-377-11（美國、加拿大），1-782-929-22（歐盟））
電源線（維修零件編號： 1-557-377-11（美國、加拿大），1-782-929-22（歐盟））
