簡介
針對線性和非線性操作的增強 XDCAM HD422 工作流程

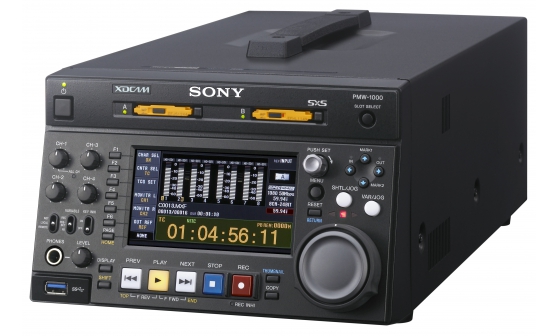

PMW-1000 SxS 存儲錄制設備尺寸小巧、價格實惠，它具有兩個 SxSExpressCard? 存儲卡插槽，提供多種高清和標清錄制和播放格式，包括 50 Mbps XDCAM HD422。這款半機架大小的錄像機具有 SD/HD-SDI 接口和千兆以太網 (1000BASE-T) 接口，適用于非線性網絡操作，此外還具有 RS-422 接口和慢速搜索/快速搜索控件，實現了“線性般”收錄和編輯。
XAVC 高清支持 PMW-F55 和 PMW-F5 攝像機
PMW-1000 還支持在 SxS 介質上進行 100 Mbps XAVC (1080/29.97p/25p/23.98p/59.94i/50i)* 錄制，并實現了輕松的 XAVC 高清播放和監控，因此是很適合用于 PMW-F55 和 PMW-F5 CineAlta 攝像機的錄像機/播放器。使用它，還可以慢動作播放兩臺攝像機上以高速錄制的內容。
* 不支持 4K。
從標清順利過渡到高清
該設備支持各種標清錄制和播放標準，包括 DVCAM 錄制和播放以及 MPEG IMX 和 DV 播放，讓您輕松地從標清順利過渡到高清。
XAVC 高清支持 PMW-F55 和 PMW-F5 攝像機
PMW-1000 還支持在 SxS 介質上進行 100 Mbps XAVC (1080/29.97p/25p/23.98p/59.94i/50i)* 錄制，并實現了輕松的 XAVC 高清播放和監控，因此是很適合用于 PMW-F55 和 PMW-F5 CineAlta 攝像機的錄像機/播放器。使用它，還可以慢動作播放兩臺攝像機上以高速錄制的內容。
* 不支持 4K。
從標清順利過渡到高清
該設備支持各種標清錄制和播放標準，包括 DVCAM 錄制和播放以及 MPEG IMX 和 DV 播放，讓您輕松地從標清順利過渡到高清。
屬性
在 SxS 存儲卡上進行錄制和播放
PMW-1000 配備兩個 SxSExpressCard? 存儲卡插槽，存儲容量可達 128GB，在 50 Mbps MPEG HD422 時能夠提供約 280 分鐘的錄制/播放時間。
線性操作時亦適用的增強 XDCAM HD422 工作流程
PMW-1000 具有前控制面板，并采用 RS-422 接口，通過收錄控制器進行線性收錄。慢速搜索/快速搜索控件實現了線性編輯。即便主要使用非線性編輯，在只需要編輯一小部分內容的情況下，線性編輯仍然是很有用的。
支持網絡和非線性操作
該設備具有 SD/HD-SDI 接口，實現完整網絡操作的千兆以太網 (1000BASE-T) 接口。采用標準 HDMI 接口，提供簡易監控功能。
50/35/25 Mbps 時錄制 XDCAM HD422 和 HD420
該設備支持各種高清錄制格式，包括 1920 x 1080 和 1280 x 720 時的 50 Mbps MPEG HD422，以及 1920 x 1080、1440 x 1080 和 1280 x 720 時的 MPEG HD HQ/SP/LP 模式。它還提供 HD420 (MP4) 播放。提供以下錄制速度：50i/59.94i/25p/29.97p/23.98p/59.94p/50p。
XAVC 高清錄制支持 PMW-F55 和 PMW-F5 攝像機
此外，PMW-1000 還支持 100 Mbps XAVC (1080/29.97p/25p/23.98p/59.94i/50i)* 錄制，并實現了輕松的 XAVC 高清播放和監控，因此是很適合用于 PMW-F55 和 PMW-F5 CineAlta 攝像機的錄像機/播放器。
* 不支持 4K。
* 不支持 4K。
從標清順利過渡到高清
該設備還支持各種標清錄制和播放標準，包括 DVCAM 錄制和播放以及 MPEG IMX 和 DV 播放，讓您輕松地從標清順利過渡到高清。
存儲成本的降低
該設備允許將片段復制到商用存儲器（例如使用 USB 3.0 接口的 HDD），無需再使用 PC。
尺寸小巧的設備
這款 3U 半機架大小的設備重量?jī)H為 5.2 kg，尺寸為 210 x 132 x 418 mm（8 3/8 x 5 1/4 x 16 1/2 英寸）。
電池供電操作
PMW-1000 提供交流或直流運行方式，可與 BKP-L551 鋰離子電池適配器搭配使用。
低功耗意味著工作時間更長
交流運行時的功耗為 75 W，直流運行時的功耗為 65 W。
規格
一般信息
電源要求
AC 100 V 到 240 V，50/60 Hz，DC 12 V
功耗
AC： 75 W，DC： 65 W (TBA)
操作溫度
5°C 到 40°C42°F 到 104°F
儲存溫度
-20°C 至 +60°C-4°F - +140°F
濕度
20% 到 90%（相對濕度）
重量
5.2 kg11 lb 7 oz
尺寸 (寬 x 高 x 深)*1
210 x 132 x 418 mm（不含突出部分）8 3/8 x 5 1/4 x 16 1/2 英寸（不含突出部分）
錄制/播放格式（視頻）
MPEG HD422（CBR，50 Mbps）
錄制/播放格式（視頻）
MPEG HD：- HQ 模式（VBR，最大比特率： 35 Mbps）- SP 模式（CBR，25 Mbps） *2- LP 模式（VBR，最大比特率： 18 Mbps)*2 MPEG IMX（CBR、50/40/30 Mbps）*2DVCAM（CBR，25 Mbps）XAVC（CBR，100 Mbps）
錄制/播放格式（音頻）
MPEG HD422： 8 通道/24 bit/48 kHzMPEG HD： 4 通道/16 bit/48 kHzMPEG IMX： 8 通道/16 bit/48 kHz 或 4 通道/24 bit/48 kHz*2 DVCAM： 4 通道/16 bit/48 kHzXAVC： 8 通道/24 bit/48 kHz
錄制/播放格式（代理視頻）
MPEG-4
錄制/播放格式（代理音頻）
A-law（8 通道/8 位/8 kHz）
錄制/播放時間 (MPEG HD422)
"UDF/MXF (50 Mbps CBR)：
"UDF/MXF (50 Mbps CBR)：
約 280 分鐘 (128GB)，約 140 分鐘 (64GB)，約 70 分鐘 (32GB)，約 35 分鐘 (16GB)，約 17 分鐘 (8GB)"
錄制/播放時間 (MPEG HD)
FAT/MP4 (25Mbps CBR) *2： 約 560 分鐘 (128GB)，約 280 分鐘 (64GB)，約 140 分鐘 (32GB)，約 70 分鐘 (16GB)，約 35 分鐘 (8GB)
錄制/播放時間 (MPEG IMX)
UDF/MXF (50Mbps Intra) *2： 約 280 分鐘 (128GB)，約 140 分鐘 (64GB)，約 70 分鐘 (32GB)，約 35 分鐘 (16GB)，約 17 分鐘 (8GB)*2
錄制/播放時間 (DVCAM)
UDF/MXF (25Mbps CBR) 和 FAT/AVI (25Mbps CBR) *2： 約 560 分鐘 (128GB)，約 280 分鐘 (64GB)，約 140 分鐘 (32GB)，約 70 分鐘 (16GB)，約 35 分鐘 (8GB)
搜索速度范圍（快速搜索模式）
-20 倍至 +20 倍正常速度（使用遙控器時最大 +/-50）
搜索速度范圍（可變模式）
-2 倍到 +2 倍正常速度
搜索速度范圍（慢速搜索模式）
-1 倍至 +1 倍正常速度（使用遙控器時 -2 至 +2）
搜索速度范圍（快進/倒回）
-35/+35 倍正常速度（使用遙控器時最大 +/-50）
媒體驅動程序
介質類型
SxS 內存卡驅動程序，ExpressCard/34 (x2)
輸入/輸出
參考輸入
BNC (x2)（包括環通），高清三電平同步（0.6 Vp-p/75 Ω/負）或標清黑場/復合同步（0.286 Vp-p/75 Ω/負）
HD-SDI 輸入
BNC (x1)（高清/標清可轉換）HD-SDI： SMPTE 292M（帶嵌入音頻）SD-SDI： SMPTE 259M（帶嵌入音頻）
模擬音頻輸入
XLR 型 3 針（母）(x2)（通道可選），+4/0/-3/-6 dBu（可選），10 kΩ，平衡
時間碼輸入
BNC (x1)，SMPTE 時間碼，0.5 Vp-p 到 18 Vp-p/3.3 kΩ/不平衡
模擬復合輸出
BNC (x2)，1： 1.0 Vp-p/75 Ω/負，SMPTE 170M2： 1.0 Vp-p/75 Ω/負，SMPTE 170M，字符開/關
SD-SDI 輸出
HD SDI BNC (x2)，1： SMPTE 292M（帶嵌入音頻）2： SMPTE 292M（帶嵌入音頻），字符開/關SD SDI BNC (x2)，1： SMPTE 259M（帶嵌入音頻）2： SMPTE 259M（帶嵌入音頻），字符開/關
HDMI 監視器
"A 型 19 針 (x1)
視頻： 1080i、720P、480i、480P、576i、576P
音頻： 2 通道/16 bit/48 kHz"
模擬音頻輸出
XLR 型 3 針（公）(x2)（通道可選），+4/0/-3/-6 dBu（可選），600 Ω，低阻抗，平衡XLR 型 3 針（公）(x2)，+4 dBu，600 Ω，低阻抗，平衡
耳機輸出
JM-60 立體聲耳機插孔 (x1)，-13 dBu，8 Ω，不平衡
時間碼輸出
BNC (x1)，SMPTE 時間碼，1.0 Vp-p/75 Ω/不平衡
以太網
RJ-45 (x1)
1000BASE-T： IEEE 802.3ab
100BASE-T： IEEE 802.3u
10BASE-T： IEEE 802.3
1000BASE-T： IEEE 802.3ab
100BASE-T： IEEE 802.3u
10BASE-T： IEEE 802.3
USB
前： (x1) USB 3.0
遠程輸入（9 針）
D-sub 9 針（母）(x1)，RS-422A
DC 輸入 (12 V)
XLR 型 4 針（公）(x1)
直流輸出 (12 V)
4 針（母）(x1)，DC 12 V，7.5 W
維護
后： (x2) 用于維護、USB 鍵盤、USB 鼠標
交流輸入
交流輸入 (x1)，100 V 到 240 V，50/60 Hz
視頻性能
采樣頻率
Y： 74.25 MHz，Pb/Pr： 37.125MHz
量化
HD422，MPEG HD，IMX，DVCAM： 8 bit/樣本XAVC： 10 bit/樣本
糾錯
Reed Solomon 碼
處理器調整范圍
視頻電平
-∞ 到 +3 dB
色度電平
-∞ 到 +3 dB
設置/黑電平
-30 IRE 到 +30 IRE/-210 mV 到 +210 mV
色度相位
-30° 到 +30°
系統同步相位
-15 μs 到 +15 μs
系統副載波相位
0 ns 到 400 ns
音頻性能
采樣頻率
48 kHz
量化
24 位
頻率響應
20 Hz 到 20 kHz +0.5/-1.0 dB（1 kHz 時為 0 dB）
動態范圍
大于 90 dB
失真
小于 0.05% (1 kHz)
動態余量
20/18/16/12/9 dB（可選）
其他設備
內置商用電視機
4.3 英寸型彩色液晶監視器
內置揚聲器
單聲道 (x1)
配件
操作指南
1
注
*1
尺寸數值為近似值。
*2
僅限播放。
