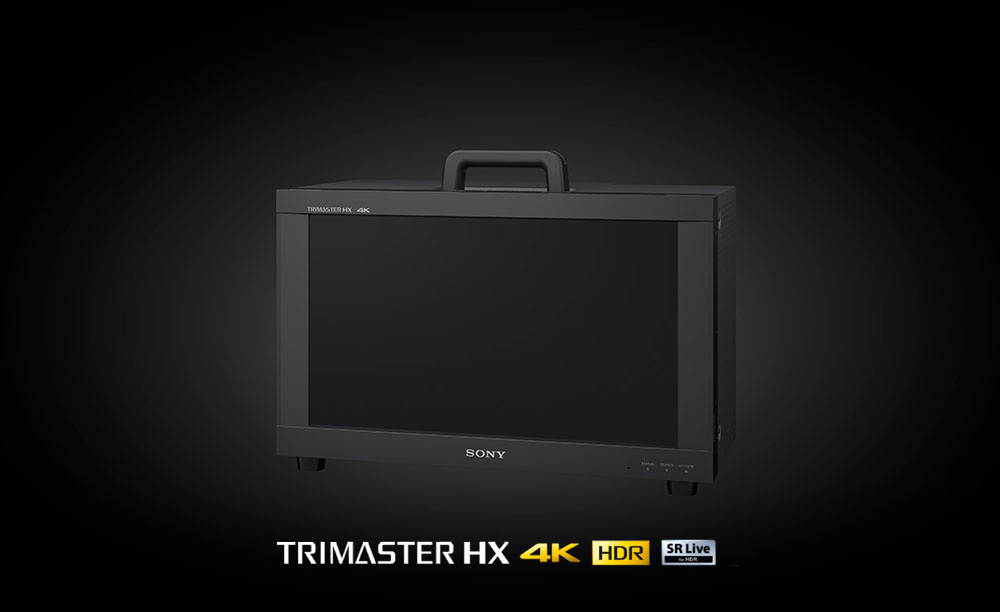

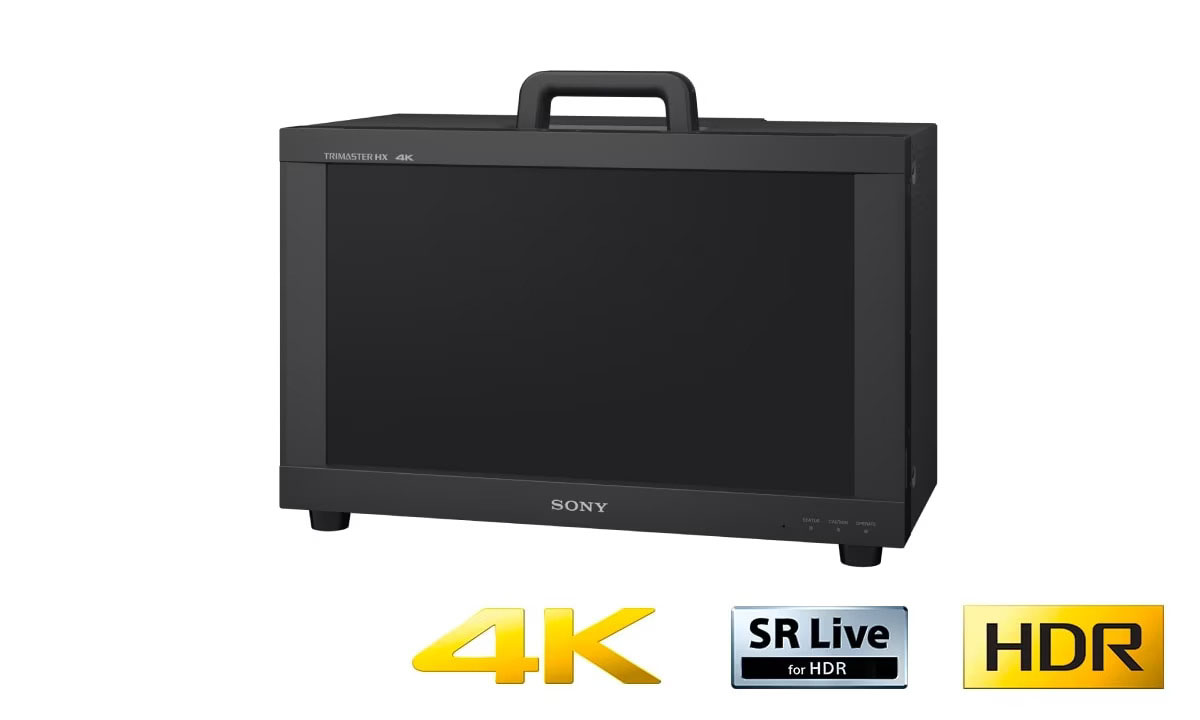

BVM-HX1710

16.5 英寸4K TRIMASTER HX? 專業主控監視器

BVM-HX1710

導出PDF 相關案例

多種色調的真實色彩

BVM-HX1710 屬于 BVM-HX 4K 專業主控監視器系列，能提供出色的精度和鮮艷的色彩。16.5 英寸監視器 BVM-HX1710 為現場轉播車和演播室量身定制。憑借 3,000 尼特的 HDR 峰值亮度*，BVM-HX1710 為逼真的色彩準確性和亮度提供了參考。

*峰值亮度值為 D65 (x, y = 0.3127, 0.329) 時的典型值，但不能保證都達到該值。自動亮度限制功能會在某些條件下介入。

更高的峰值亮度，更出色的對比度

作為一款 4K(3,840×2,160) HDR主控監視器，BVM-HX1710 提供了出眾的色彩還原度。*峰值亮度增加到 3,000 cd/m2，同時黑色細節保持不變。調色師將會看到微妙的細節、柔和的亮光區域和豐富的色彩，即便是在以往細節缺失的圖像區域也是如此，能夠呈現深遂的黑色和流暢的亮度衰減。

*峰值亮度值為 D65 (x, y = 0.3127, 0.329) 時的典型值，但不能保證都達到該值。自動亮度限制功能會在某些條件下介入。

更快的像素響應

BVM-HX1710 的快速像素響應功能（可通過購買許可證激活），非常適合體育直播和音樂制作。該功能有助于顯示平移和傾斜運動，減少運動模糊，同時滾動條更易于閱讀和檢查?？焖傧袼仨憫?yīng)和高亮度的結合，使得 BVM-HX1710 監視器可以達到現有OLED同類產品類似水平。

更寬的視角

歸功于更寬的視角，多名工作人員可同時進行審片工作。借助索尼的光學顯示屏材料，新型主控監視器的視角得以拓寬到45°。此外，這種改進還自然地提高了從0到45°以及超過45°的過渡的觀看性能。

反光性能得到改進

先進的防反光處理可以減少反光問題，讓用戶專注于節目制作。此項技術與音頻降噪技術非常相似，可通過光波抵消，消除投射到屏幕上的環境光，從而帶來更出色的對比度、更好的黑色重現、更清晰的圖像，而且對分辨率的影響很小。

TRIMASTER HX

TRIMASTER? 技術是一種可充分發揮專業平板顯示器強大性能的設計架構。其核心技術可帶來高水準的色彩精度、準確顯示畫面和高質量的圖像一致性，讓BVM-HX1710 系列能夠?qū)崿F(xiàn)與 BVM-HX3110 相同的高精度成像，深受專業人士信賴。同時，BVM-HX1710 系列帶有索尼設計的雙層防反射 LCD 面板，采用索尼專有的信號處理技術，支持更高的峰值亮度、更快的像素響應、更寬的視角。

HDR-SDR 轉換器功能

實現 4K/HD HDR 視頻和 HD SDR 視頻的同步制作；可選購許可證，當監看 SDR 或 HDR 信號時進行 SDR 調色工作，以獲得沒有高光過曝或低光不足的圖像。有三種許可證可選：

BVML-H10 支持索尼的 HDR-SDR、4K-HD 和 3D LUT 轉換
BVML-S10 支持 4K-HD/3D LUT 轉換
BVML-T10 僅支持 3D LUT 轉換

屏幕顯示和轉換輸出也可獨立工作，因而即便在切換顯示時，也能夠繼續輸出同一信號。轉換功能可應用于IP輸入信號，可以使用內置的波形監視器和矢量示波器來檢查轉換的信號。

利用可選的許可證來搭建合適的制作環境

BVML-F10：快速響應許可證
BVML-H10：HDR-SDR 轉換輸出許可證
BVML-S10：信號轉換輸出許可證
BVML-T10：3D LUT 輸出許可證

防指印

輕松擦除在運輸和安裝過程中無意留下的指印。

再生塑料

為了同時兼顧可持續發展與高性能，BVM-HX1710 使用索尼的 SORPLAS? 材料（以可持續發展為目標的再生塑料），減少監視器對環境的影響。

用戶 3D LUT

在現場監看或后期制作過程中，通過按鈕來檢查不同的 LUT。從 U 盤或其他 EOTF 加載自定義 LUT，以便進行預調色。高質量的四面體插值讓您能夠使用 LUT 進行 HDR-SDR 轉換。

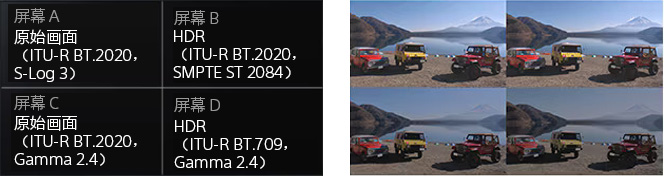

四分屏顯示

即時比較多達四組自定義顯示設置，包括 EOTF、色彩空間、傳輸矩陣、色溫、對比度、亮度和色度。并排查看不同 LUT 效果，并與原片進行比較。

注：所有屏幕圖像均為模擬圖。

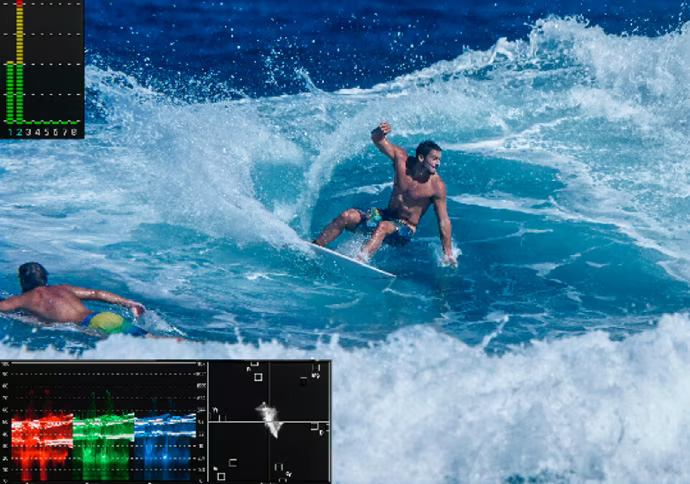

帶 HDR/SDR 縮放的 4K/HD 示波器

波形示波器和矢量示波器會顯示 HDR 或 SDR 比例。根據選定的 EOTF 設置，會自動調整比例。另外，還提供色域示波器，映射到 CIE1931 標準色度圖，帶有標準顏色空間顯示。波形示波器選項包括亮度、RGB 分量、YCBCR 分量、RGB 覆蓋、HDR/SDR 縮放。

其他特性

色域標記
通過 VPID* 自動設置，具有單個鏈接輸入，以便在 4K HDR 和 HD SDR 之間切換
隔行模式
自動白平衡調整
音頻電平表顯示
相對對比度功能(1/2, 1/3, 1/4, 1/8)
縱橫比標記、區域標記、中心標記、網格偽色功能
攝像機輔助聚焦功能
監視器配置文件復制功能，用于內部監視器設置，以及與其他單元的匹配

* VPID 代表 “視頻有效載荷 ID”

封閉字幕顯示
色度調節功能，以便輕松進行攝像機設置（校正、鏡頭檢查）
屏內顯示 (IMD) 功能
縮放功能
黑白、僅藍色、RGB 切斷
內部信號模式
時間碼顯示
帶密碼鎖的用戶預設
上電設置和按鍵禁止
以及更多…

圖庫

規格

圖像性能

面板

α-Si TFT 有源矩陣液晶屏

圖像尺寸（對角線）

16.5英寸（430.3毫米）

有效幅面 (水平 x 垂直)

366.3 x 206.1毫米（14 1/2 x 8 1/8英寸）

分辨率 (水平 x 垂直)

3840x2160像素

寬高比

16:9

有效性像素比例

99.99%

顯示顏色

10.7億

面板幀率

96Hz / 100Hz / 120Hz（96Hz和120Hz也兼容1/1.001幀率）

視角（面板規格）

89°/89°/89°/89°（上/下/左/右對比度>10:1）

正常掃描

0%掃描

欠掃描

3%欠掃描

色溫

D50、D60、D65、D93、DCI*1，以及用戶1-10（可調節范圍為5,000 K 到10,000 K），DCI XYZ

亮度

3,000 cd/m2（典型值）*2
700 cd/m2（典型值）*3

色彩空間（色域）

ITU-R BT.2020*4、ITU-R BT.709、EBU、SMPTE-C、DCI-P3*4、S-Gamut3*4、S-Gamut3.Cine*4

傳輸矩陣

ITU-R BT.2020（支持非恒定亮度），ITU-R BT.709

EOTF

2.2、2.4、2.6、CRT、2.4 (HDR)、S-Log3、S-Log3（Live HDR）、SMPTE ST 2084、ITU-BT.2100 (HLG)

預熱時間

約30分鐘。要保持穩定的圖像質量，請打開監視器電源，讓它保持開機狀態超過30分鐘。

輸入

SDI

(12G/6G/3G/HD-SDI) BNC (x2)、(3G/HD-SDI) BNC (x2)、輸入電阻： 75Ω不平衡

HDMI輸入

HDMI (HDCP2.3/1.4) (x1)

并行控制

RJ-45 8針(x1)（固定針?lè)峙洌?/div>

串行遙控 (LAN)

以太網，10BASE-T/100BASE-TX RJ-45 (x1)

USB 輸入

USB(USB2.0)接口(x1)

輸出

增強監看輸出

(12G/6G/3G/HD-SDI) BNC (x1)，輸出電阻：75Ω不平衡 *5

SDI輸出

(12G/6G/3G/HD-SDI) BNC (x2)、(3G/HD-SDI) BNC (x2)、輸出電阻：75Ω不平衡

一般信息

電源要求

交流100V至240V，TBA A至TBA A，50/60 Hz

功耗

約TBA W（最大值）
關機模式下0.3W（前面板電源開關關上時）

激活待機模式

約60分鐘后

工作溫度

0°C~35°C (32°F~95°F)，建議值：20°C~30°C (68°F~86°F)

工作濕度

30%至85%（無冷凝）

工作氣壓

700hPa~1060hPa

尺寸（寬x高x深）

436 × 265.8 × 230 毫米（17 1/4 × 10 1/2 × 9 1/8 英寸）*6（不含顯示器支架和手柄）
436 × 320.6 × 230 毫米（17 1/4 × 12 5/8 × 9 1/8 英寸）*6（含顯示器支架和手柄）

毛重

約12kg

標準配件

交流電源線(1) 交流插頭卡扣(1) 設備使用前須知(1)

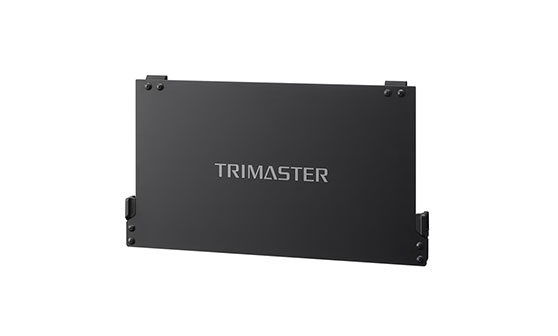

可選配件

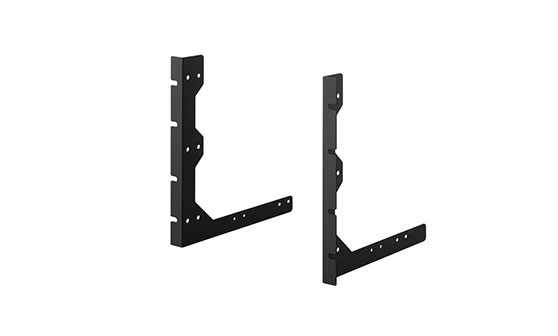

BVMK-R10

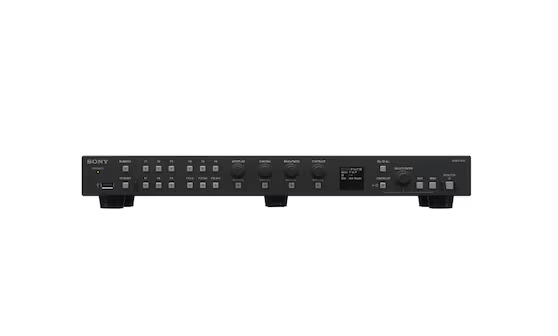

BKM-17R

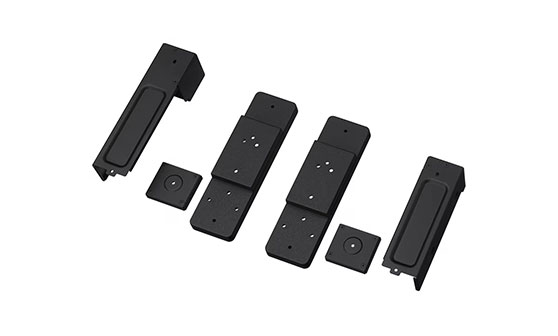

BVMK-C1020
BVMK-M1710
BVMK-P1710
BVMK-S1710
BVML-F10
BVML-H10
BVML-S10
BVML-T10

注

DCI: x=0.314, y=0.351

該亮度值為D65 (x, y = 0.3127, 0.329)時10%白窗的典型值。該值不予保證。為了避免不可逆的面板損壞，如果電流總量或屏幕溫度超過BVM-HX1710的最大容量，將啟用自動亮度限制器。

面板規格（全屏白色信號）。該亮度值為D65 (x, y = 0.3127, 0.329)時的典型值，但不予保證。

BVM-HX1710未完整覆蓋選定的色彩空間。

需要BVML-H10、BVML-S10或BVML-T10可選許可證。

尺寸數值為近似值，不包含突出部件。
