簡介

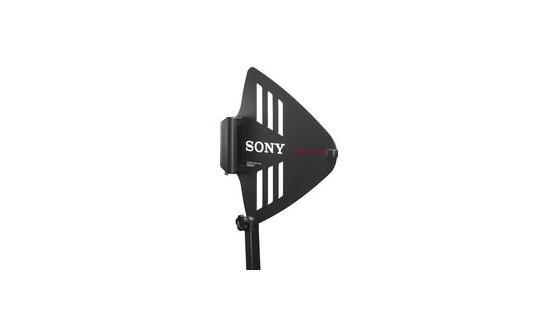

- AN-01 是單向 UHF 天線，專為用于索尼模擬或數字無線麥克風系統而設計。
- 應使用兩根 AN-01，以便分集接收。
- 一根 AN-01 天線接收的寬屏范圍為 470 至 862MHz。
- 可使用直流 9V 或 12V 供電。
- 可選擇增壓器增益 (18 dB/10 dB/0 dB)。
- 該天線是對數周期偶極天線陣。
- 隨附手柄，用于將螺絲連接到麥克風支架上。
規格
天線部分
天線類型
對數周期偶極天線陣
指向性
單向
頻率范圍
470 MHz 至 862 MHz
天線增益
5 dBi 或更高
電壓駐波比
2.5 或更低
半功率角
150 度或更小
前后比
12 dB 或更高
增壓器部分
頻率范圍
470 MHz 至 862 MHz
增壓器增益
18 dB/10 dB/0 dB，可轉換
電壓駐波比
3.0 或更低
噪聲數據
6dB 或更低
三階互調
60 dB 或更高（95 dBμVEMF 輸入）
輸入/輸出
輸出接口
BNC-R，50 Ω
一般信息
電源要求
9 V/12 V DC
功耗
100 mA 或更低
操作溫度
32°F 至 122°F
0°C 至 50°C
0°C 至 50°C
儲存/運輸溫度
-4°F - +140°F
'-20°C - +60°C
'-20°C - +60°C
尺寸 *[1]
343 x 341 x 36 mm（不包括麥克風支架連接桿/手柄）（寬 x 高 x 深）
13 1/2 x 13 5/8 x 1 7/16 英寸（不包括麥克風支架連接桿/手柄）（寬 x 高 x 深）
13 1/2 x 13 5/8 x 1 7/16 英寸（不包括麥克風支架連接桿/手柄）（寬 x 高 x 深）
重量
約 530 g
大約 19 oz
大約 19 oz
配件
保修卡 (1)
質量保證手冊 (1)
支架適配器 PF1/2 型 - W5/8 型 (1)
支架適配器 PF1/2 型 - W3/8 型 (1)
操作說明 (1)
麥克風支架連接桿/手柄（1 組）
質量保證手冊 (1)
支架適配器 PF1/2 型 - W5/8 型 (1)
支架適配器 PF1/2 型 - W3/8 型 (1)
操作說明 (1)
麥克風支架連接桿/手柄（1 組）
注
注
*[1] 尺寸值為近似值。
